О товаре
TBS1072B - цифровой осциллограф с двумя каналами и полосой пропускания 70 МГц. Он обладает высокой частотой дискретизации 1 ГГц и большой длиной памяти 2,5 Кб. Коэффициент развертки составляет от 5 нс до 50 с/дел, что позволяет получать точные результаты. Осциллограф имеет различные режимы синхронизации и автоматические измерения. Есть USB-интерфейс и опция GPIB для удобной связи с другими устройствами. На его цветном экране диагональю 178 мм информация отображается четко и наглядно.
Технические характеристики
| Номер в госреестре СИ |
58295-14 |
| Вид исполнения |
Настольный |
| Количество аналоговых каналов |
2 |
| Полоса пропускания, МГц |
70 |
| Максимальная длина записи |
2.5 K |
| Частота дискретизации, Гвыб/сек |
1 |
| Тип отображения |
Цифровой |
| Генератор сигналов |
Нет |
| Гарантия (мес.) |
60 |
| Страна производитель |
США |
| Габаритные размеры, мм |
326х158х124 |
| Вес нетто, кг |
2 |

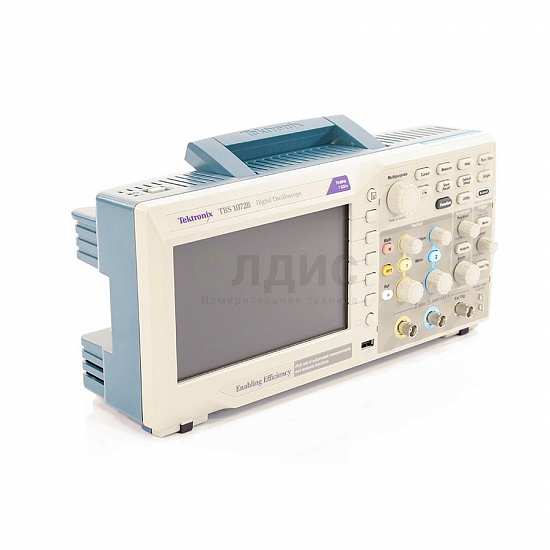

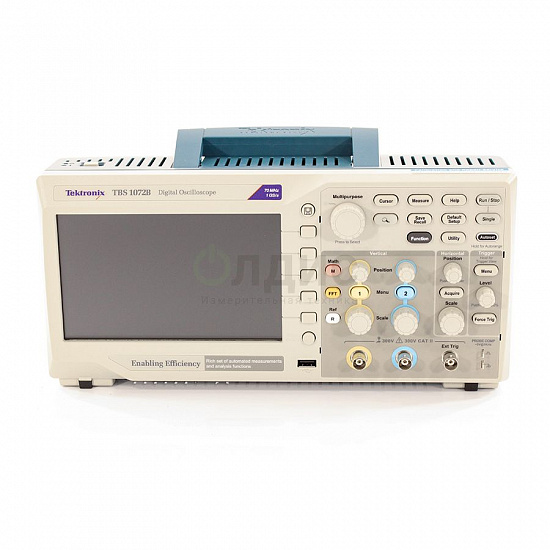

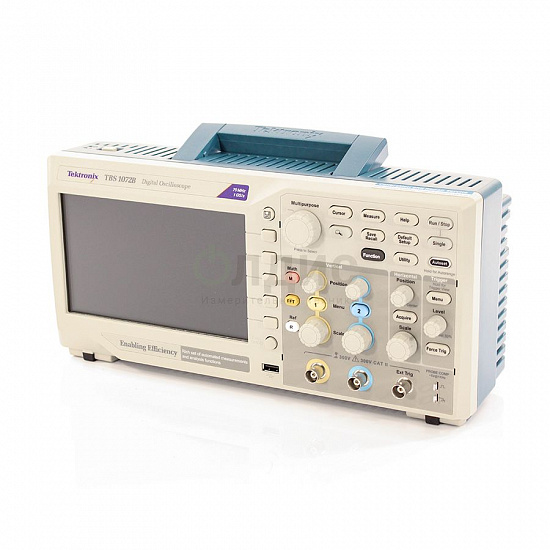

Описание осциллографа TBS1072B
Доступное качество цифрового запоминающего осциллографа TBS1072B сочетается с компактной конструкцией. При полосе пропускания 70 МГц, максимальной частоте дискретизации 1 Гвыб./с и погрешности измерения по вертикали 3 % осциллограф TBS1072B позволяет увидеть самые мелкие детали сигнала.
Фирменная технология Tektronix осуществляет непрерывную выборку сигнала в режиме реального времени по всем каналам с 10-кратной передискретизацией. Частота дискретизации не уменьшается при изменении скорости развертки или использовании нескольких каналов, что позволяет вам увидеть самые мелкие детали сигналов.
Наличие в осциллографе TBS1072B широкого выбора математических функций и автоматизированных измерений облегчает оценку качества захваченного сигнала.
Можно быстро выполнить операции сложения, вычитания и умножения сигналов или использовать один из 34 видов автоматизированных измерений, чтобы повысить надежность и ускорить вычисления важных характеристик сигнала, таких как частота, время нарастания или длительность выброса.
Отличительные особенности осциллографа TBS1072B
- Интерфейс USB
- 34 вида автоматизированных измерений
- Контроль предельных значений
- Регистрация данных
- Частотомер
Теxнические xарактеристики осциллографа TBS1072B
| Параметр
| Значения
|
| Тип осциллографа |
Цифровой |
| Число каналов |
2 |
| Полоса пропускания |
70 МГц |
| Максимальная частота дискретизации |
1 ГГц |
| Максимальный объем памяти |
2,5 кБ |
| АЦП (бит) |
8 |
| Сопротивление входа |
1 МОм |
| Интерфейс |
USB | Опция - GPIB |
| Дисплей |
TFT, 17,8, 800х480 |
| Масса (кг) |
2,0 |
| Температура рабочая |
0 до +50 C |
| Температура хранения |
–40 до +71 C |
| Влажность |
до 85% при +40 C, до 45% RH при +50 C |

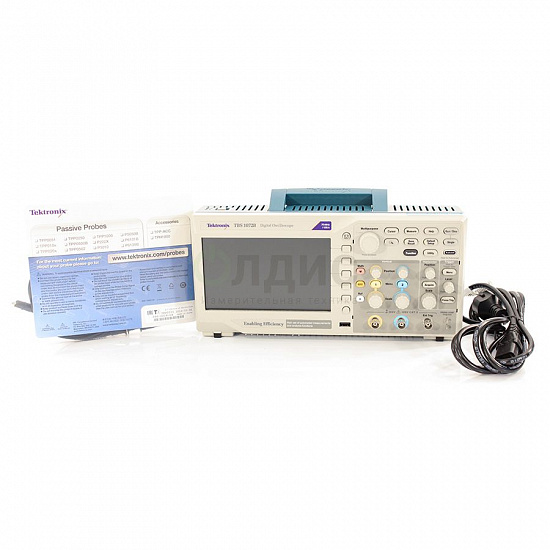

Комплектация осциллографа TBS1072B
- Цифровой осциллограф TBS1072B
- Пассивный пробник TPP0101 100 МГц — 2 шт.
- Кабель питания
- Сертификат калибровки
- Рук-во пользователя
- CD диск с документацией
