О товаре
TBS2102 Осциллограф цифровой - идеальное решение для профессионалов. С двумя каналами и полосой пропускания 100 МГц, он позволяет точно анализировать электрические сигналы. Частота дискретизации 1 ГГц и длина памяти 20 Мб обеспечивают высокую точность измерений. Коэффициент развертки от 2 нс/дел. до 100 с/дел. и чувствительность от 2 мВ/дел. до 5 В/дел. позволяют увидеть даже самые малые изменения. Автоматические измерения включают 32 функции, что делает работу еще более удобной. Интерфейс USB и цветной дисплей с диагональю 9 дюймов обеспечивают легкую настройку и удобство использования.
Технические характеристики
| Номер в госреестре СИ |
66636-17 |
| Вид исполнения |
Настольный |
| Количество аналоговых каналов |
2 |
| Полоса пропускания, МГц |
100 |
| Максимальная длина записи |
20 M |
| Частота дискретизации, Гвыб/сек |
1 |
| Тип отображения |
Цифровой |
| Генератор сигналов |
Нет |
| Гарантия (мес.) |
60 |
| Страна производитель |
США |
| Габаритные размеры, мм |
175х372х103 |
| Вес нетто, кг |
2.62 |
Описание осциллографа TBS2102

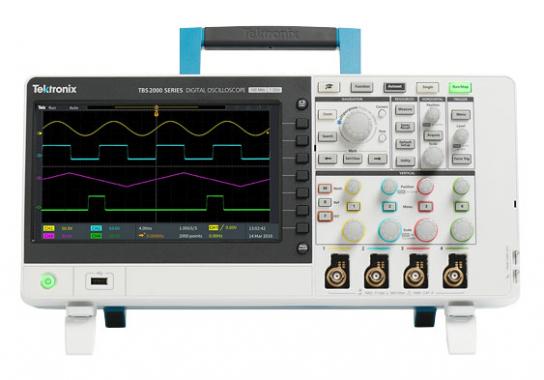

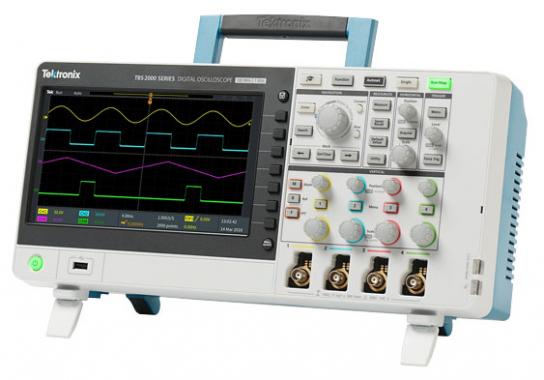

Осциллограф Tektronix TBS2102 разработан специально для выполнения основных задач осциллографа — отображения и измерения параметров сигналов. Увеличенный дисплей прибора с диагональю 9 дюймов и длина записи 20 млн точек позволяют более тщательно рассмотреть сигналы.
Функции осциллографов TBS2000 удобны и просты в использовании. Благодаря 32 автоматическим измерениям, а также курсорным измерениям с выводом показаний рядом с курсором, пользователи могут быстро и более точно протестировать свои устройства.

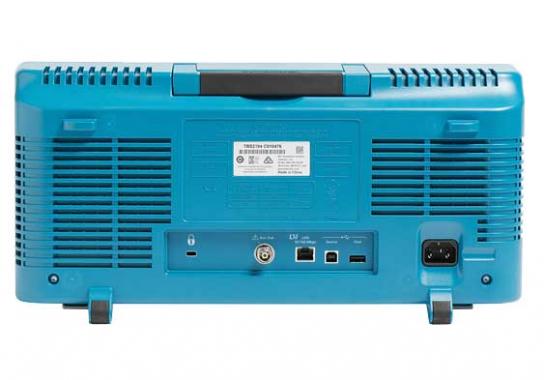

Осциллографы серии TBS2000 — это первые осциллографы с поддержкой Wi-Fi через аппаратный ключ USB Wi-Fi. В них также предусмотрены 2 USB хост-порта и 1 совместимый с LXI порт 100-BaseT Ethernet, упрощающие и ускоряющие передачу результатов измерений и совместную работу между коллегами по лаборатории, а также по всему миру.
Отличительные особенности осциллографа TBS2102
- Полоса пропускания: 100 МГц
- Каналы: 2 аналоговых
- Память: 20 млн. точек
- 15 делений по горизонтали
- Поддержка Wi-Fi
Теxнические xарактеристики осциллографа TBS2102
| Параметр
| Значения
|
| Тип осциллографа |
Цифровой |
| Число каналов |
2 |
| Полоса пропускания |
100 МГц |
| Максимальная частота дискретизации |
1 ГГц |
| Максимальный объем памяти |
20 МБ |
| АЦП (бит) |
8 |
| Сопротивление входа |
1 МОм |
| Интерфейс |
USB, LAN, Опция - Wi-Fi, Опция - GPIB |
| Дисплей |
TFT, 22,8, 800х480, 10x15 |
| Масса (кг) |
2,62 |
| Напряжение источника питания |
от 100 до 240 В ср.кв. , ±10 % |
| Частота источника питания |
от 45 до 65 Гц (от 90 до 264 В)
от 360 до 440 Гц (от 100 до 132 В) |
| Потребляемая мощность |
Не более 80 Вт |
| Температура рабочая |
от 0 до +50 C |
| Температура хранения |
от -40 до +71 C |
| Относительная влажность рабочая |
от 5 до 60 % (от +30 до +50 C)
от 5 до 95 % (от 0 до +30 C) |
| Относительная влажность хранения |
от 5 до 60 % (от +30 до +55 C)
от 5 до 95 % (от 0 до +30 C) |
| Высота над уровнем моря рабочая |
до 3 000 м |
| Высота над уровнем моря хранение |
до 12 000 м |
Комплектация осциллографа TBS2102
- Цифровой осциллограф TBS2102
- Пробник 100 МГц; TPP0100 — 2/4 шт.
- CD диск с документацией 063-4568-xx
- Инструкция по безопасности 071-3445-xx
- Рук-во по программированию 077-1149-xx
- Кабель питания
- Сертификат калибровки
