О товаре

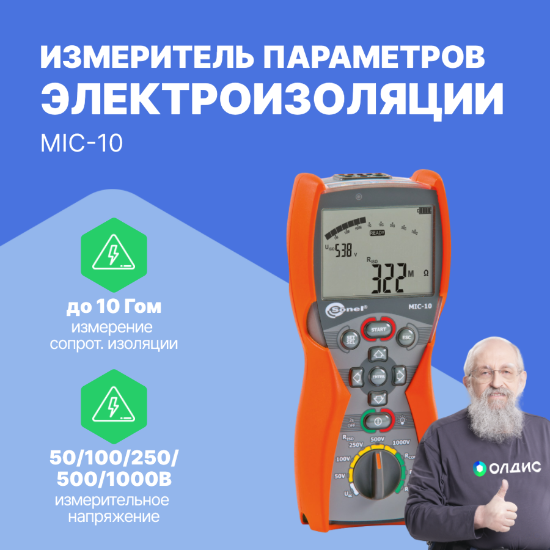

Цифровой мегаомметр mic-10 – измеритель параметров изоляции представляет собой компактное эргономичное устройство, предназначенное для измерения изоляционного сопротивления. Диапазон его работы достигает 10 ГОм при максимуме напряжения постоянного тока доходящего до 1000 В.
Значительная широта набора функциональных возможностей mic-10 формируется благодаря большому количеству комплектующих изделий (зажимов, соединителей, зондов, проводов). Что позволяет собрать нужную схему, подробно описанную для каждого конкретного случая в «Руководстве по эксплуатации, и запустить в работу необходимый режим измерений.
Прибор включён в Государственный реестр СИ под № 49421-12.
Технические характеристики
|
Измерение сопротивления
|
0 ÷ 10 ГОм |
|
Испытательное напряжение (max), В
|
1000 |
|
Класс защиты
|
IP67 |
|
Номер в госреестре СИ
|
49421-12 |
|
Гарантия (мес.)
|
36 |
|
Страна производитель
|
Польша |
|
Вес нетто
|
600 г |
|
Габаритные размеры, мм
|
220х100х60 |
Описание измерителя параметров электроизоляции MIC-10:
Цифровой мегаомметр mic-10 – измеритель параметров изоляции представляет собой компактное эргономичное устройство весом в 600 г и габаритами: 220 х 110 х 60 мм, предназначенное для измерения изоляционного сопротивления. Диапазон его работы достигает 10 ГОм при максимуме напряжения постоянного тока доходящего до 1000 В.
Значительная широта набора функциональных возможностей mic-10 формируется благодаря большому количеству комплектующих изделий (зажимов, соединителей, зондов, проводов). Что позволяет собрать нужную схему, подробно описанную для каждого конкретного случая в «Руководстве по эксплуатации, и запустить в работу необходимый режим измерений.

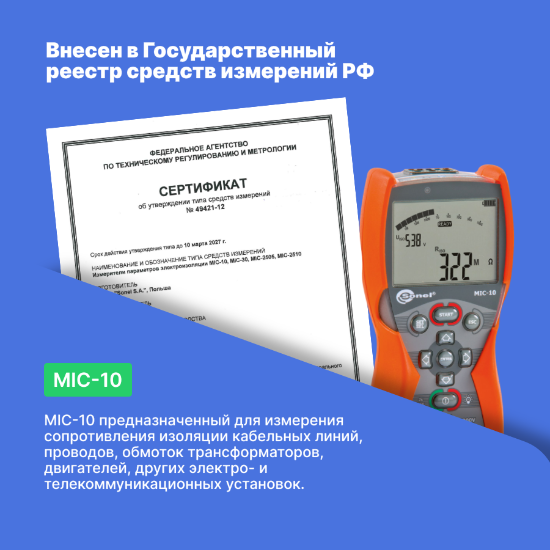

Прибор включён в Государственный реестр СИ под № 49421-12. Гарантируемая продолжительность службы изделия производства компании Sonel составляет 3 года.
Отличительные особенности:
Особенностями функционального набора, который предоставляет пользователям измеритель mic-10, выступают:
- способность выполнять замеры напряжений постоянного и переменного тока в пределах до 600 В;
- возможность совместно с основной функцией измерять ёмкость проводов и кабелей;
- осуществление замеров сопротивления металлической связи между заземлителями и устройствами, предназначенными для заземления, а также средствами выравнивания потенциалов с параметрами тока, превышающими 200 мА, разрешением порядка 0,01 Ом;
- индикация определяемой величины сопротивления или величины тока утечки, плюс индикация звуком пятисекундных промежутков, где последнее даёт возможность формирования временной характеристики;
- определение величины активного сопротивления в режиме низкого напряжения;
- возможность проверки электрической цепи на наличие обрывов.
Область применения:
В список обслуживаемых устройством объектов, входят:
- провода и кабели,
- обмотки электродвигателей и трансформаторов,
- диэлектрическая часть иных электротехнических устройств.

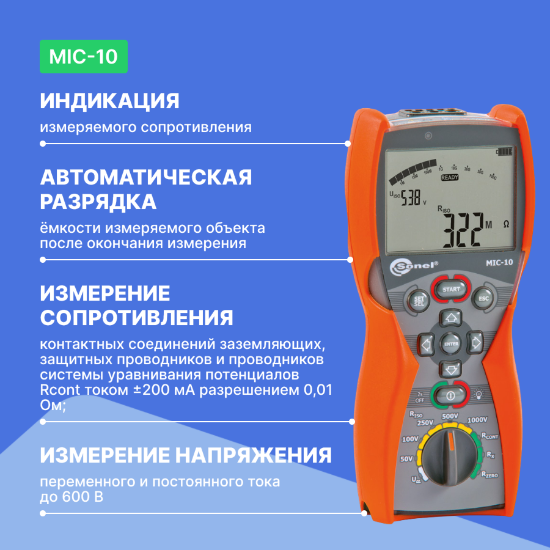

Управление и индикация:
Управление прибором осуществляется посредством воздействия на расположенные на передней панели клавиши и поворотный переключатель. Происходящие при этом процессы необходимо постоянно отслеживать на экране индикатора.
Реализацией потребителям измерителя mic-10 занимается ООО ТК ОЛДИС.
Технические характеристики измерителя MIC-10:
| Диапазон
| Разрешение
| Основная погрешность
|
| Измерение напряжения переменного и постоянного тока (True RMS)
|
| 0,0...299,9 В
| 0,1 В
| ±(2% и. в. + 6 е. м. р.)
|
| 300...600 В
| 1 В
| ±(2% и. в. + 2 е. м. р.)
|
| Диапазон частоты: 45...65 Гц
|
| Измерение сопротивления изоляции
|
| Диапазон измерения согласно IEC 61557-2: для UN = 50 В: 50 кОм…250,0 МОм
|
| Диапазон для UN = 50 В
| Разрешение
| Основная погрешность
|
| 0,0 ... 999,9 кОм
| 0,1 кОм
| ±(3% и. в. + 8 е. м. р.)
|
| 1,000...9,999 МОм
| 0,001 МОм
|
| 10,00...99,99 МОм
| 0,01 МОм
|
| 100,0...250,0 МОм
| 0,1 МОм
|
| Диапазон измерения согласно IEC 61557-2: для UN = 100 В: 100 кОм…500,0 МОм
|
| 0,0 ... 999,9 кОм
| 0,1 кОм
| ±(3% и. в. + 8 е. м. р.)
|
| 1,000...9,999 МОм
| 0,001 МОм
|
| 10,00...99,99 МОм
| 0,01 МОм
|
| 100,0...500,0 МОм
| 0,1 МОм
|
| Диапазон измерения согласно IEC 61557-2: для UN = 250 В: 250 кОм…2,000 ГОм
|
| 0,0 ... 999,9 кОм
| 0,1 кОм
| ±(3% и. в. + 8 е. м. р.)
|
| 1,000...9,999 МОм
| 0,001 МОм
|
| 10,00...99,99 МОм
| 0,01 МОм
|
| 100,0...999,9 МОм
| 0,1 МОм
|
| 1,000...2,000 ГОм
| 0,001 ГОм
|
| Диапазон измерения согласно IEC 61557-2: для UN = 500 В: 500 кОм…5,00 ГОм
|
| 0,0 ... 999,9 кОм
| 0,1 кОм
| ±(3% и. в. + 8 е. м. р.)
|
| 1,000...9,999 МОм
| 0,001 МОм
|
| 10,00...99,99 МОм
| 0,01 МОм
|
| 100,0...999,9 МОм
| 0,1 МОм
|
| 1,000...4,999 ГОм
| 0,001 ГОм
| ±(4% и. в. + 6 е. м. р.)
|
| Диапазон измерения согласно IEC 61557-2: для UN = 1000 В: 1000 кОм…10,00 ГОм
|
| 0,0 ... 999,9 кОм
| 0,1 кОм
| ±(3% и. в. + 8 е. м. р.)
|
| 1,000...9,999 МОм
| 0,001 МОм
|
| 10,00...99,99 МОм
| 0,01 МОм
|
| 100,0...999,9 МОм
| 0,1 МОм
|
| 1,000...4,999 ГОм
| 0,001 ГОм
| ±(4% и. в. + 6 е. м. р.)
|
| 5,00...10,00 ГОм
| 0,01 ГОм
|
| Измерение емкости
|
| 1...999 нФ
| 1 нФ
| ±(5% и. в. + 5 е. м. р.)
|
| 1,00...9,99 мкФ
| 0,01 мкФ
|
| Измерение только в процессе измерения RISO
|
| Низковольтное измерение сопротивления
|
| Измерение переходных сопротивлений контактов и проводников током не менее ±200 мА
|
| Диапазон измерения согласно IEC 61557-4: 0,10...999 Ом
|
| 0...19,99 Ом
| 0,01 Ом
| ±(2% и.в. + 3 е.м.р.)
|
| 20,0...199,9 Ом
| 0,1 Ом
|
| 200...999 Ом
| 1 Ом
| ±(4% и.в. + 3 е.м.р.)
|
- Напряжение на разомкнутых измерительных проводниках: 8 В;
- Выходной ток при R<2 Ом: мин. 200 мA;
- Компенсация сопротивления измерительных проводников;
- Измерение двунаправленным током
|
| Измерение активного сопротивления малым током
|
| 0,0...199,9 Ом
| 0,1 Ом
| ±(3% и. в. + 3 е. м. р.)
|
| 200...1999 Ом
| 1 Ом
|
- Напряжение на разомкнутых измерительных проводниках: 8…16 В;
- Выходной ток > 10 мA;
- Звуковая индикация при сопротивлении < 30 Ом ±10%;
- Компенсация сопротивления измерительных проводников
|
| Общие технические характеристики
|
| Параметр
| Значение
|
| Класс изоляции
| двойная, согласно PN-EN 61010-1 и IEC 61557
|
| Категория безопасности
| IV 600 В (III 1000 В) согласно PN-EN 61010-1
|
| Степень защиты корпуса согласно PN-EN 60529
| IP67
|
| Питание измерителя
| 4 элемента питания LR6 (АА) алкалиновые, аккумуляторные батареи NiMH HR6 (AA)
|
| Температура хранения
| –20...+70° C
|
| Рабочая температура
| -10...+50° C
|
| Габаритные размеры
| 220х100х60 мм
|
| Масса измерителя
| около 0,6 кг
|
| Примечание: Сокращение «е.м.р.» в определении основной погрешности обозначает «единица младшего разряда». Сокращение «и.в.» в определении основной погрешности обозначает «измеренная величина»
|
Комплект поставки измерителя MIC-10:
- Измеритель параметров электроизоляции MIC-10 - 1 шт
- Зажим «Крокодил» изолированный голубой К07 5,5 кВ - 1 шт
- Зажим «Крокодил» изолированный черный K01 - 1 шт
- Зажим «Крокодил» изолированный красный К07 5,5 кВ - 1 шт
- Зажим «Крокодил» изолированный черный К07 5,5 кВ - 1 шт
- Зонд острый с разъемом «банан» красный - 1 шт
- Зонд острый с разъемом «банан» черный - 1 шт
- Крепеж «Свободные руки» - 1 шт
- Провод измерительный 1,2 м с разъёмами «банан» чёрный - 1 шт
- Провод измерительный 1,2 м с разъемами «банан» красный - 1 шт
- Ремень для переноски прибора - 1 шт
- Провод измерительный 1,8 м экранированный с разъемами «банан» 5 кВ черный - 1 шт
- Футляр M6 - 1 шт.
Дополнительная комплектация MIC-10:
- AGT-63P, соединитель электрический-адаптер для серий TC, MPI, MRP, MIC, MZC, TKF;
- AGT-32P, соединитель электрический-адаптер для серий TC, MPI, MRP, MIC, MZC, TKF;
- AGT-16T, соединитель электрический-адаптер для серий MPI, MRP, MIC, MZC, TKF;
- AGT-32T, соединитель электрический-адаптер для серий TC, MPI, MRP, MIC, MZC, TKF;
- AGT-16С, соединитель электрический-адаптер для серий TC, MPI, MRP, MIC, MZC, TKF;
- AGT-16P, соединитель электрический-адаптер для серий TC, MPI, MRP, MIC, MZC, TKF;
- AGT-32С, соединитель электрический-адаптер для серий TC, MPI, MRP, MIC, MZC, TKF;
- K09, зажим «крокодил» изолированный красный;
- PRS-1, зонд для измерения сопротивления полов и стен;
- SP-2M, зонд острый с разъемом «банан» складной;
- K09, зажим «крокодил» изолированный голубой;
- K09, зажим «крокодил» изолированный черный;
- Провод измерительный 1,2 м экранированный чёрный, для MIC-10/30.
