О товаре

MIC-5050 предназначен для измерения сопротивления и всех основных параметров электроизоляции кабельных линий, трансформаторов, двигателей и других электротехнических устройств и телекоммуникационных установок измерительным напряжением до 5 кВ. В том числе позволяет использовать нарастающее измерительное напряжение (SV), и измерять коэффициент разряда диэлектриков (DD).

Технические характеристики

Номер в госреестре СИ	58907-14
Измерение постоянного напряжения (до), В	750
Измерение переменного напряжения (до), В	750
Диапазон измерения сопротивления изоляции	0 ... 20 ТОм
Класс защиты	IP40
Рабочая температура, °C	-20 ... 50
Отображение информации	Цифровой
Максимальное испытательное напряжение, В	1000
Питание	Литий-ионный аккумулятор (Li-Ion) 14,8В 5,3Aч SONEL - Переменный ток 50/
Вычисление коэффициента поляризации PI	Да
Вычисление коэффициента абсорбции DAR	Да
Функция мультиметра	Нет
Испытательное (номинальное) напряжение, В	50, 100, 250, 500, 1000, 2500, 5000
Погрешность измерений сопротивления	±(3 % и. в. + 10 е. м. р.)
Гарантия (мес.)	36
Страна производитель	Польша
Габаритные размеры, мм	390х310х180
Вес нетто, кг	7

Описание измерителя параметров электроизоляции MIC-5050

Отличительные особенности MIC-5050

Измерение сопротивления электроизоляции RISO до 20 ТОм;
Выбор измерительного напряжения в диапазоне от 50 В до 5 кВ (50 В .. 1000 В – шаг 10 В; 1 .. 5 кВ – шаг 25 В);
Непрерывное измерение сопротивления электроизоляции и отображение тока утечки;
Автоматическая разрядка емкости исследуемого объекта после завершения измерения сопротивления электроизоляции;
Акустическое обозначение пятисекундных интервалов времени, упрощающее снятие временных характеристик при измерении сопротивления изоляции;
Установка времени измерения – до 99'59 ';
Установка маркеров времени T1, T2 и T3 в диапазоне от 1 с до 600 с для расчета коэффициентов абсорбции и поляризации;
Автоматический расчет коэффициентов абсорбции и поляризации (степени увлажнения и старения изоляции) AB1, AB2, DAR, PI;
Индикация измерительного напряжения;
Измерительный ток – 1,2 мА , 3 мА или 5 мА;
Двух- и трех-проводной метод измерения сопротивления электроизоляции с использованием проводников длиной до 20 м;
Защита от объекта измерения находящегося под напряжением;

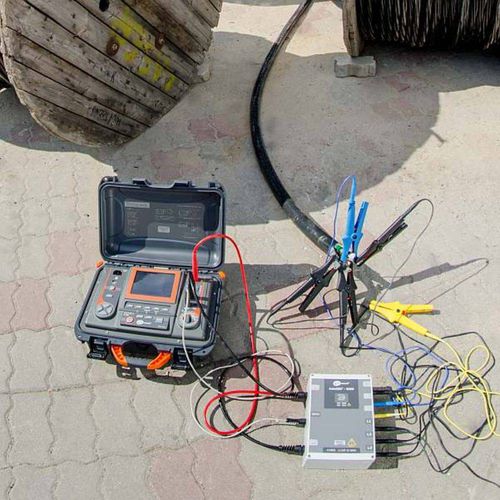

Поддержка адаптера AutoISO-5000 с напряжением до 5 кВ;
Измерение емкости в процессе измерения сопротивления электроизоляции;
Измерение температуры с использованием дополнительного зонда;
Измерение сопротивления электроизоляции нарастающим ступенчатым напряжением (SV);
Измерение коэффициента разряда диэлектриков (DD);
Локализация повреждений (прожиг).
Цифровые фильтры для проведения измерений в условиях повышенных помех окружающей среды;
Измерение сопротивления защитных проводников RCONT током +200 мА (металлосвязь);
Регулируемые пределы измерения RISOи RCONT;
Измерение постоянного и переменного напряжения до 750 В;
Отображение графиков на дисплее в процессе измерения;
Встроенная инновационная память результатов измерений с возможностью указания наименований объектов и точек измерений; обозначения заказчиков.
Поддержка опциональной мини Bluetootd клавиатуры;
Графический дисплей 5,6 дюймов с подсветкой;
Подсветка клавиатуры;
Питание от электросети или встроенного аккумулятора;
Встроенное зарядное устройство.

Диапазон измерения согласно IEC 61557-2 для UN = 5 кВ: от 5,00 МОм до 20,0 ТОм.

Технические характеристики измерителя MIC-5050

Измерение сопротивления электроизоляции R_ISO
Диапазон отображения	Разрешение	Основная погрешность
0,0...999 кОм	1 кОм	± (3 % и.в. + 10 е.м. р.)
1,00...9,99 МОм	0,01 МОм
10,0...99,9 МОм	0,1 МОм
100...999 МОм	1 МОм
1,00...9,99 ГОм	0,01 ГОм
10,0...99,9 ГОм	0,1 ГОм
100...999 ГОм	1 ГОм	± (3,5 % и.в. + 10 е.м. р.)
1,00…9,99 ТОм	0,01 TОм	± (7,5 % и.в. + 10 е.м. р.)
10,0...20,0 ТОм	0,1 TОм	± (10,0 % и.в. + 10 е.м. р.)
Пределы измерения сопротивления электроизоляции в зависимости от установленного измерительного напряжения
Напряжение U_ISO	Измерительный диапазон	Измерительный диапазон с адаптером AutoISO-5000
50 В	200 ГОм	20,0 ГОм
100 В	400 ГОм	40,0 ГОм
250 В	1,00 ТОм	100 ГОм
500 В	2,00 ТОм	200 ГОм
1000 В	4,00 ТОм	400 ГОм
2500 В	10,00 ТОм	400 ГОм
5000 В	20,0 ТОм	400 ГОм
Измерение сопротивления электроизоляции нарастающим напряжением (SV)
Напряжение U_ISO	Шаг напряжения
50…1000 В	10 В
1000…5000 В	25 В
5000…10000 В	25 В
Имерение переходных сопротивлений контактов и проводников током не менее ±200 мА
Диапазон измерения согласно IEC 61557-4: 0,12...999 Ом
Диапазон отображения	Разрешение	Основная погрешность
0...19,99 Ом	0,01 Ом	±(2% и.в. + 3 е.м.р.)
20,0...199,9 Ом	0,1 Ом	±(2% и.в. + 3 е.м.р.)
200...999 Ом	1 Ом	±(4% и.в. + 3 е.м.р.)
Напряжение на разомкнутых измерительных проводниках: 4…24 В Выходной ток при R<15 Ом: мин. 200 мA (ISC: 200..250 мA) Компенсация сопротивления измерительных проводников Измерение двунаправленным током
Измерение напряжения постоянного и переменного тока
Диапазон отображения	Разрешение	Основная погрешность
0...29,9 В	0,1 В	± (2 % и.в. + 20 е.м.р.)
30...299,9 В	0,1 В Измерение емкости
1...999 нФ	1 нФ	± (5 % и.в. + 5 е.м.р.)
1,00...49,9 мкФ	0,01 мкФ	± (5 % и.в. + 5 е.м.р.)
Измерение температуры окружающей среды
- 40...+99,9 °С	1 °С	± (3 % и.в. + 8 е.м.р.) В РФ не нормируется
Сокращение «е.м.р.» в определении основной погрешности обозначает «единица младшего разряда». Сокращение «и.в.» в определении основной погрешности обозначает «измеренная величина»
Результат измерения емкости отображается после проведения измерения сопротивления электроизоляции RISO Для измерительного напряжения ниже 100 В результат не гарантирован
Дополнительные технические характеристики
Класс изоляции	двойная, согласно EN 61010-1 и IEC 61557
Категория безопасности	IV 600 В (III 1000 В) согласноEN 61010-1
Степень защиты корпуса согласно EN 60529	IP40 (IP 67 с закрытой крышкой)
Питание измерителя	Встроенный гелевый аккумуляторный блок 12 В
Температура хранения	–25...+70 °C
Температура рабочая	-20..+50 °C
Относительная влажность	20..80 %
Высота	До 3000 м
Питание зарядного устройства	Электросеть 90..260 В / 50..60 Гц
Дисплей	ЖК, графический 5,6"
Интерфейс	USB или Bluetootd®
Габаритные размеры	390x310x180
Масса измерителя	около 7 кг

Комплект поставки измерителя MIC-5050

Провод измерительный 3 м с разъёмами "банан" 15 кВ голубой с зажимом "Крокодил" - WAPRZ003BUKRO15KV.
Провод измерительный 3 м с разъёмами "банан" 15 кВ красный с зажимом "Крокодил" - WAPRZ003REKRO15KV.
Провод измерительный 3 м экранированный с разъёмами "банан" 15 кВ чёрный с зажимом "Крокодил" - WAPRZ003BLKROE15KV.
Кабель последовательного интерфейса USB
Кабель сетевой стандарта IEC С13
Футляр L4

Дополнительная комплектация MIC-5050

Адаптер AutoISO-5000 - для MIC-5050, MIC-10k1;
Футляр L7 - для MIC-5005/5010/5050, MIC-10k1;
Провод измерительный с разъемами «банан» экранированный 10 кВ черный 5 м - для MIC-50XX, MIC-10k3;
Провод измерительный с разъемами «банан» экранированный 10 кВ черный 20 м - для MIC-50XX, MIC-10k1;
Провод измерительный с разъемами «банан» экранированный 10 кВ черный 10 м - для MIC-50XX, MIC-10k1;
Провод измерительный с разъемами «банан» 10 кВ красный 5 м - для MIC-50XX, MIC-10k2;
Провод измерительный с разъемами «банан» 10 кВ красный 20 м - для MIC-50XX, MIC-10k1;
Провод измерительный с разъемами «банан» 10 кВ красный 10 м - для MIC-50XX, MIC-10k1;
Провод измерительный с разъемами «банан» 10 кВ голубой 5 м - для MIC-50XX, MIC-10k1;
Провод измерительный с разъемами «банан» 10 кВ голубой 20 м - для MIC-50XX, MIC-10k1;
Провод измерительный с разъемами «банан» 10 кВ голубой 10 м - для MIC-50XX, MIC-10k1;
Программа автоматического формирования протоколов испытаний электроустановок «СОНЭЛ Протоколы 2.0» - программа ЭВМ.
