О товаре

MIC-5005 предназначен для измерения сопротивления и всех основных параметров электроизоляции кабельных линий, трансформаторов, двигателей и других электротехнических устройств и телекоммуникационных установок измерительным напряжением до 5 кВ. Кроме этого, MIC-5005 позволяет использовать нарастающее измерительное напряжение (SV), и измерять коэффициент разряда диэлектриков (DD).

Технические характеристики

Номер в госреестре СИ	58907-14
Измерение постоянного напряжения (до), В	600
Измерение переменного напряжения (до), В	600
Диапазон измерения сопротивления изоляции	0 ... 15 ТОм
Класс защиты	IP54
Рабочая температура, °C	-20 ... 50
Отображение информации	Цифровой
Максимальное испытательное напряжение, В	5000
Питание	Литий-ионный аккумулятор (Li-Ion) 14,8В 5,3Aч SONEL
Вычисление коэффициента поляризации PI	Да
Вычисление коэффициента абсорбции DAR	Да
Функция мультиметра	Нет
Испытательное (номинальное) напряжение, В	250, 500, 1000, 2500, 5000; или 50 В...1000 В с шагом 10 В, 1 кВ...5 кВ с шагом 25 В
Погрешность измерений сопротивления	±(3% и.в.+10 е.м.р.); ±(3,5% и.в.+10 е.м.р.); ±(7,5% и.в.+10 е.м.р.); ±(10% и.в.+10 е.м.р.)
Гарантия (мес.)	36
Страна производитель	Польша
Габаритные размеры, мм	390х310х170
Вес нетто, кг	7

Описание измерителя параметров электроизоляции MIC-5005

Отличительные особенности MIC-5005:

Измерение сопротивления электроизоляции RISO до 15 ТОм;
Выбор измерительного напряжения в диапазоне от 50 В до 5 кВ (50 В .. 1000 В – шаг 10 В; 1 .. 5 кВ – шаг 25 В);
Непрерывное измерение сопротивления электроизоляции и отображение тока утечки;
Автоматическая разрядка емкости исследуемого объекта после завершения измерения сопротивления электроизоляции;
Акустическое обозначение пятисекундных интервалов времени, упрощающее снятие временных характеристик при измерении сопротивления изоляции;
Установка времени измерения - до 99'59 ';
Установка маркеров времени T1, T2 и T3 в диапазоне от 1 с до 600 с для расчета коэффициентов абсорбции и поляризации;
Автоматический расчет коэффициентов абсорбции и поляризации (степени увлажнения и старения изоляции) AB1, AB2, DAR, PI;
Индикация измерительного напряжения;
Измерительный ток – 1,2 мА , 3 мА;
Двух- и трех-проводной метод измерения сопротивления электроизоляции с использованием проводников длиной до 20 м;
Защита от объекта измерения находящегося под напряжением;
Измерение емкости в процессе измерения сопротивления электроизоляции;
Измерение сопротивления электроизоляции нарастающим ступенчатым напряжением (SV);
Измерение коэффициента разряда диэлектриков (DD);
Цифровые фильтры для проведения измерений в условиях повышенных помех окружающей среды;
Измерение постоянного и переменного напряжения до 600 В;

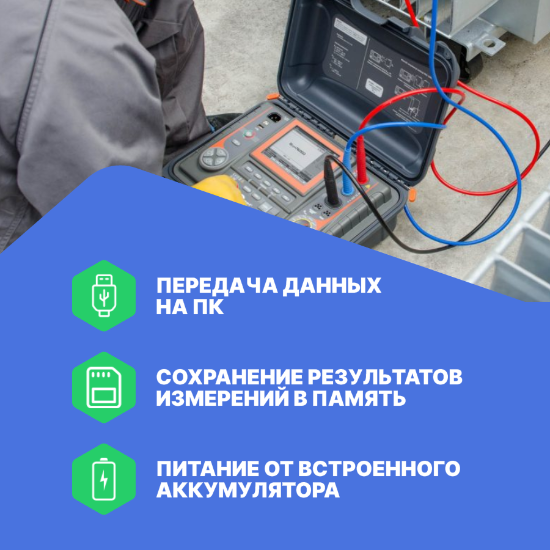

Встроенная память результатов измерений с возможностью проводной (USB) и беспроводной (радиомодуль OR-1) передачи данных;
Подсветка дисплея;
Питание от встроенного аккумулятора;
Встроенное зарядное устройство.

Технические характеристики измерителя MIC-5005

Измерение сопротивления электроизоляции R_ISO
Диапазон отображения	Разрешение	Основная погрешность
Диапазон измерения согласно IEC 61557-2 для UN =" 5 кВ: от "5,00 МОм до 15,0 ТОм
0,0...999 кОм	1 кОм	± (3 % и.в. + 10 е.м. р.)
1,00...9,99 МОм	0,01 МОм
10,0...99,9 МОм	0,1 МОм
100...999 МОм	1 МОм
1,00...9,99 ГОм	0,01 ГОм
10,0...99,9 ГОм	0,1 ГОм
100...999 ГОм	1 ГОм	± (3,5 % и.в. + 10 е.м. р.)
1,00…9,99 ТОм	0,01 TОм	± (7,5 % и.в. + 10 е.м. р.)
10,0...15,0 ТОм	0,1 TОм	± (10,0 % и.в. + 10 е.м. р.)
Пределы измерения сопротивления электроизоляции в зависимости от установленного измерительного напряжения
Напряжение U_ISO	Измерительный диапазон
250 В	500 ГОм
500 В	1,00 ТОм
1000 В	2,00 ТОм
2500 В	5,00 ТОм
5000 В	15,0 ТОм
Измерение сопротивления электроизоляции нарастающим напряжением (SV)
Напряжение U_ISO	Последовательность измерительного напряжения
1 кВ	200, 400, 600, 800, 1000 В
2,5 кВ	0,5; 1; 1,5; 2; 2,5 кВ
5 кВ	1, 2, 3, 4, 5 кВ
Измерение напряжения постоянного и переменного тока
Диапазон отображения	Разрешение	Основная погрешность
0...29,9 В	0,1 В	± (2 % и.в. + 20 е.м.р.)
30...299,9 В	0,1 В	± (2 % и.в. + 6 е.м.р.)
300...600 В	1 В	± (2 % и.в. + 2 е.м.р.)
Диапазон частот: от 45 Гц до 65 Гц
Измерение емкости
1...999 нФ	1 нФ	± (5 % и.в. + 5 е.м.р.)
1,00...49,9 мкФ	0,01 мкФ	± (5 % и.в. + 5 е.м.р.)
Дополнительные технические характеристики
Класс изоляции	двойная, согласно EN 61010-1 и IEC 61557
Категория безопасности	IV 600 В (III 1000 В) согласноEN 61010-1
Степень защиты корпуса согласно EN 60529	IP54 (IP 67 с закрытой крышкой)
Питание измерителя	Встроенный гелевый аккумуляторный блок 12 В
Температура хранения	–25...+70 °C
Температура рабочая	-20..+50 °C
Относительная влажность	20..80 %
Высота	До 3000 м
Питание зарядного устройства	Электросеть 90..260 В / 50..60 Гц
Дисплей	ЖК, графический 5,6"
Интерфейс	USB или беспроводной интерфейс OR-1
Габаритные размеры	390x310x170
Масса измерителя	около 7 кг

Комплект поставки измерителя MIC-5005:

Зажим «Крокодил» изолированный голубой К09 11 кВ - 1 шт
Зажим «Крокодил» изолированный красный К09 11 кВ - 1 шт
Зажим «Крокодил» изолированный черный К09 11 кВ - 1 шт
Зонд острый с разъемом «банан» красный 11 кВ - 1 шт
Зонд острый с разъемом «банан» черный 11 кВ - 1 шт
Кабель последовательного интерфейса USB - 1 шт
Провод измерительный с разъемами «банан» 10 кВ голубой 1,8 м - 1 шт
Провод измерительный с разъемами «банан» 10 кВ красный 1,8 м - 1 шт
Провод измерительный с разъемами «банан» экранированный 10 кВ черный 1,8 м - 1 шт
Футляр L4 - 1 шт.

Дополнительная комплектация MIC-5005:

Провод измерительный с разъемами «банан» 10 кВ голубой 3 м - для MIC-50XX, MIC-10k1;
Провод измерительный с разъемами «банан» 10 кВ голубой 20 м - для MIC-50XX, MIC-10k1;
Провод измерительный с разъемами «банан» 10 кВ голубой 10 м - для MIC-50XX, MIC-10k1.
