MIC-15k1k1 цифровой мегаомметр, предназначенный для испытаний электрической прочности и измерения сопротивления изоляции электроустановок системы электроснабжения под действием электромагнитного поля сверхвысокого класса напряжения. Максимальное измерительное напряжение составляет 15000 В постоянного тока с диапазоном измеряемого сопротивления до 40 ТОм. Установка трёх интервалов времени позволяет автоматически рассчитывать коэффициент абсорбции (увлажнённости), поляризации (старения) и коэффициент разряда диэлектрика. В процессе измерения сопротивления изоляции происходит измерение ёмкости и тока утечки. Электромагнитные помехи, благодаря встроенному цифровому фильтру, не влияют на результат измерений.

Технические характеристики

Номер в госреестре СИ	58907-20
Диапазон измерения сопротивления изоляции	0 ... 40 ТОм
Погрешность измерений сопротивления	±(3 % и. в. + 10 е. м. р.)
Испытательное (номинальное) напряжение, В	500, 1000, 2500, 5000, 10000, 15000
Максимальное испытательное напряжение, В	15000
Вычисление коэффициента абсорбции DAR	Да
Вычисление коэффициента поляризации PI	Да
Функция мультиметра	Нет
Отображение информации	Цифровой
Измерение постоянного напряжения (до), В	1500
Измерение переменного напряжения (до), В	1500
Рабочая температура, °C	-20 ... 50
Питание	Литий-ионный аккумулятор (Li-Ion) 14,8 В; 5,3 Ач; Переменный ток 50/60 Гц 90-260 В
Класс защиты	IP40
Гарантия (мес.)	36
Страна производитель	Польша
Габаритные размеры, мм	390х308х172
Вес нетто, кг	6.3

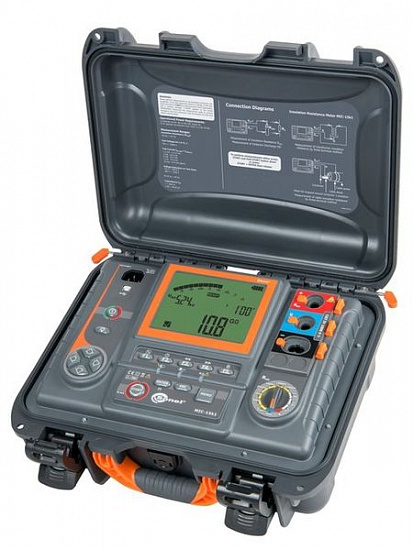

Описание измерителя параметров электроизоляции MIC-15k1:

Отличительные особенности:

Измерение сопротивления изоляции до 40 ТОм;
Измерительное напряжения до 15000 В: 500 В, 1000 В, 2500 В, 5000 В, 10000 В, 15000 В. в режиме измерения ..15000 В с выбором шага в 10 В, 100 В и 1000 В.;
Вычисление коэффициентов абсорбции и поляризации: установка трёх интервалов времени;
Установка времени измерения - до 99 мин. 59 сек.;
Измерительный ток – 1,2 мА, 3 мА, 5 мА или 7 мА;
Функция прожига;
Измерение сопротивления изоляция в режимах ступенчатым SV и плавно RT нарастающим напряжением;
Измерение коэффициента разряда диэлектриков DD;
Индикация частичных разрядов;
Индикация измеряемого сопротивления изоляции и тока утечки;
Измерение ёмкости кабеля;
Вычисление длины измеряемого кабеля;
Автоматическая разрядка ёмкости измеряемого объекта после окончания измерения;
Измерение напряжения постоянного/переменного тока до 1500 В;
Защита от напряжения на измеряемом объекте;
Усовершенствованный 5-ти ступенчатый цифровой фильтр позволяет проводить измерения в условиях сильных электромагнитных полей;
Работа прибора от внутреннего аккумулятора и от сети 90…260 В;
Передача данных на ПК через интерфейс USB и модулю Bluetooth;
Совместим с ПО «SONEL Reader» и «СОНЭЛ Протоколы 2.0»;
Рабочий диапазон температур от -20°C до 50°C.

Технические характеристики измерителя MIC-15k1:

Диапазон показаний	Разрешение	Основная погрешность
ИЗМЕРЕНИЕ НАПРЯЖЕНИЯ ПЕРЕМЕННОГО И ПОСТОЯННОГО ТОКА (TRUE RMS)
0…29,9 В	0,1 В	±(2% и. в. + 20 е. м. р.)
30,0…299,9 В	0,1 В	±(2% и. в. + 6 е. м. р.)
300…1500 В	1 В	±(2% и. в. + 2 е. м. р.)
Диапазон частоты: 45...65 Гц
ИЗМЕРЕНИЕ ПОСТОЯННЫМ И НАРАСТАЮЩИМ НАПРЯЖЕНИЕМ (SV) ДЛЯ UISO = 15 кВ
0,0...999 кОм	1 кОм	± (3 % и.в. + 10 е.м.р.)
1,00...9,99 МОм	0,01 МОм
10,0...99,9 МОм	0,1 МОм
100...999 МОм	1 МОм
1,00...9,99 ГОм	0,01 ГОм
10,0...99,9 ГОм	0,1 ГОм
100...999 ГОм	1 ГОм	± (3,5 % и.в. + 10 е.м.р.)
1,00…9,99 ТОм	0,01 TОм	± (7,5 % и.в. + 10 е.м.р.)
10,0…40,0 ТОм	0,1 TОм	± (12,5 % и.в. + 10 е.м.р.)
Ориентировочные максимальные значения измеряемого сопротивления в зависимости от напряжения измерения
Напряжение	Диапазон измерений
50 В	200 ГОм
100 В	400 ГОм
250 В	1,00 ТОм
500 В	2,00 ТОм
1000 В	4,00 ТОм
2500 В	10,00 ТОм
5000 В	20,00 ТОм
10000 В	40,00 ТОм
15000 В	40,00 ТОм
Примечание: Для значения сопротивления изоляции ниже RISO min точность не определена, из-за работы измерителя с ограничением тока в соответствии с формулой: RISO min = UISO nom / IISO nom где: RISO min – минимальное сопротивление изоляции; UISO nom – номинальное напряжение измерения; IISO nom – номинальный ток преобразователя (1,2 мА, 3 мА, 5 мА или 7 мА).
Дополнительная погрешность в трёхпроводном методе (влияние гнезда G)	0,05 % при устранении утечки, вызванной сопротивлением 250 кОм во время измерения 100 МОм с измерительным напряжением 50 В
Максимальный ток короткого замыкания	Isc = 10 мА
Ток измерения/зарядки в остальном диапазоне нагрузки выбирается из значений	1,2 мА, 3 мА, 5 мА, 7 мА, 10 мА (10 мА только для функции Прожиг)
Диапазон показаний	Разрешение	Основная погрешность
ИЗМЕРЕНИЕ ТОКА УТЕЧКИ
0,01 нА...11 мА	*	± (5 % и.в. + 0,2 нА)**
* - разрешение и размерность зависят от диапазона измерения сопротивления изоляции. ** - рассчитывается на основании показаний сопротивления.
ИЗМЕРЕНИЕ ЁМКОСТИ
0...999 нФ	1 нФ	± (5 % и.в. + 5 е.м.р.)
1,00...49,99 мкФ	0,01 мкФ	± (5 % и.в. + 5 е.м.р.)
Измерение ёмкости только во время измерения RISO (во время разрядки объекта). Основная погрешность не будет превышена при измерении ёмкости, соединённой параллельно сопротивлению величиной более 10 МОм.
Параметр	Значение
ОБЩИЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Питание
Питание измерителя	Литий-ионный аккумулятор (Li-Ion) 14,8 В; 5,3 Ач; Переменный ток 50/60 Гц 90-260 В
Категория электробезопасности	CAT IV/1000 B
Время "быстрой зарядки" аккумулятора	до 5 часов
Условия окружающей среды и другие технические данные
Диапазон рабочих температур	-20..+50 °C
Диапазон температур при хранении	-25...+70 °C
Влажность	20...90%
Степень защиты, согласно ГОСТ 14254-2015 (IEC 60529:2013)	IP40 (для закрытого корпуса IP67)
Соответствие	ГОСТ Р МЭК 61557-1-2005 ГОСТ IEC 61010-1-2014
Класс защиты	Двойная изоляция, согласно ГОСТ IEC 61010-1-2014 ГОСТ IEC 61557-1-2005
Электромагнитная совместимость	ГОСТ Р МЭК 61326-1-2014 ГОСТ Р 51522.2.2-2011 (МЭК 61326-2-2:2005)
Высота над уровнем моря	< 3000 м
Дисплей	Сегментный ЖКИ
Память для хранения данных	990 ячеек
Интерфейс	USB или Bluetooth
Габаритные размеры	390x308x172
Масса измерителя	Около 6,3 кг
Примечание: Сокращение «е.м.р.» в определении основной погрешности обозначает «единица младшего разряда». Сокращение «и.в.» в определении основной погрешности обозначает «измеренная величина»

Комплект поставки измерителя MIC-15k1:

Наименование	Количество
Кабель последовательного интерфейса USB	1
Кабель сетевой стандарта IEC С13	1
Провод измерительный 3 м с разъемом «банан» и зажимом «Крокодил» 15 кВ голубой	1
Провод измерительный 3 м с разъемом «банан» и зажимом «Крокодил» 15 кВ красный	1
Провод измерительный 3 м экранированный с разъемом «банан» и зажимом «Крокодил» 15 кВ черный.	1
Ремень для переноски прибора W-1	1
Футляр L4	1

Дополнительная комплектация MIC-15k1:

Провод измерительный 3м/5м/10м/20м с разъемом «банан» и зажимом «Крокодил» 15 кВ голубой
Провод измерительный 3м/5м/10м/20м с разъемом «банан» и зажимом «Крокодил» 15 кВ красный
Провод измерительный 3м/5м/10м/20м экранированный с разъемом «банан» и зажимом «Крокодил» 15кВ черный.
