О товаре

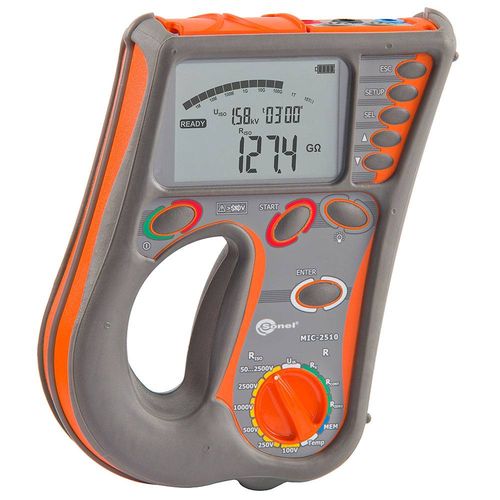

MIC-2510 — цифровой мегомметр, предназначенный для измерения сопротивления изоляции кабельных линий, проводов, обмоток трансформаторов, двигателей, других электро- и телекоммуникационных установок. Максимальное измерительное напряжение составляет 2500 В постоянного тока, а диапазон измеряемого сопротивления ограничен величиной в 2000 ГОм. Установка трех интервалов времени позволяет автоматически рассчитывать коэффициент абсорбции (увлажненности) и поляризации (старения). В процессе измерения сопротивления изоляции прибор отображает величину тока утечки, а также измеряет емкость кабеля.

MIC-2510 позволяет проводить измерение сопротивления соединений заземлителей с заземляемыми элементами и устройствами выравнивания потенциалов током не менее 200 мА с разрешением 0,01 Ом.

Все результаты измерений можно сохранить в памяти прибора с последующей передачей данных на компьютер.

Технические характеристики

Номер в госреестре СИ	49421-12
Диапазон измерения сопротивления изоляции	0 ... 2 ТОм
Погрешность измерений сопротивления	±(3 % и. в. + 20 е. м. р.)
Испытательное (номинальное) напряжение, В	50, 100, 250, 500, 1000, 2500
Максимальное испытательное напряжение, В	2500
Вычисление коэффициента абсорбции DAR	Да
Вычисление коэффициента поляризации PI	Да
Функция мультиметра	Нет
Отображение информации	Цифровой
Измерение постоянного напряжения (до), В	600
Измерение переменного напряжения (до), В	600
Рабочая температура, °C	-10 ... 40
Питание	Аккумуляторы NiMH 9,6 В
Класс защиты	IP54
Гарантия (мес.)	36
Страна производитель	Польша
Габаритные размеры, мм	260х190х60
Вес нетто, кг	1.3

Описание измерителя параметров электроизоляции MIC-2510:

Все результаты измерений можно сохранить в памяти прибора с последующей передачей данных на компьютер.

Отличительные особенности MIC-2510:

Измерительное напряжение до 2500 В: стандартные величины 100 В, 250 В, 500 В, 1000 В, 2500 В или установка произвольной величины 50...2500 В с шагом 10 В;
Измерение сопротивления изоляции до 2000 ГОм (2 ТОм);
Установка трех интервалов времени T1, T2 и T3 в диапазоне 1...600 с для вычисления коэффициента абсорбции (увлажнённости изоляции) и коэффициента поляризации (степени старения изоляции);
Звуковая индикация пятисекундных интервалов — упрощает решение задачи по построению временной зависимости;
Постоянная индикация измеряемого сопротивления или тока утечки;
Измерение многожильных кабелей с использованием адаптера AutoISO;
Автоматическая разрядка емкости кабеля после окончания измерения изоляции;
Измерение емкости кабеля (в процессе измерения сопротивления изоляции);
Измерение сопротивления соединений заземлителей с заземляемыми элементами и устройствами выравнивания потенциалов током не менее 200 мА с разрешением 0,01 Ом;
Низковольтное измерение активного сопротивления
Контроль целостности электрических цепей;
Измерение температуры окружающей среды с возможностью сохранения в память измерителя;
Измерение напряжения переменного и постоянного тока;
Сохранение результатов измерений в память (990 ячеек);
Передача данных на ПК с использованием радиоканала или USB интерфейса.

Технические характеристики измерителя MIC-2510:

Измерение напряжения переменного и постоянного тока (True RMS)
Диапазон	Разрешение	Основная погрешность
0,0...600 В	1 В	± (3% и. в. + 2 е. м. р.)
Диапазон частоты	45...65 Гц
Измерение сопротивления изоляции
Диапазон измерения согласно IEC 61557-2: R_ISOmin=U_ISOnom/I_ISOnom...2,000 ТОм (I_ISOnom="1 мА)
0,0...999,9 кОм	0,1" кОм	± (3% и. в. + 20 е. м. р.)
1,000...9,999 МОм	0,001 МОм
10,00...99,99 МОм	0,01 МОм
100,0...999,9 МОм	0,1 МОм
1,000...9,999 ГОм	0,001 ГОм
10,00...99,99 ГОм	0,01 ГОм
100,0...999,9 ГОм	0,1 ГОм
1,000...2,000 ТОм	0,001 ТОм
Максимальная величина измеряемого сопротивления в зависимости от выбранного измерительного напряжения
50 В		50 ГОм
100 В		100 ГОм
250 В		250 ГОм
500 В		505 ГОм
1000 В		1,00 ТОм
2500 В		2,00 ТОм
Измерение сопротивления изоляциис использованием адаптера AutoISO-2500
0,0...999,9 кОм	0,1 кОм	± (4% и. в. + 20 е. м. р.)
1,000...9,999 МОм	0,001 МОм
10,00...99,99 МОм	0,01 МОм
100,0...999,9 МОм	0,1 МОм
1,000...9,999 ГОм	0,001 ГОм
10,00...99,99 ГОм	0,01 ГОм
100,0...999,9 ГОм	400 ГОм	± (8% и. в. + 20 е. м. р.)
Максимальная величина измеряемого сопротивления в зависимости от выбранного измерительного напряжения
100 В		100 ГОм
250 В		250 ГОм
500 В, 1000 B, 2500 B		400 ГОм
Измерение емкости
1...999 нФ	1 нФ	± (5% и. в. + 5 е. м. р.)
1,00...9,99 мкФ	0,01 мкФ
Измерение только в процессе измерения R_ISO
Низковольтное измерение сопротивления. Измерение переходных сопротивлений контактов и проводников током не менее ±200 мА.
Диапазон измерения согласно IEC 61557-4: 0,10...999 Ом
0...19,99 Ом	0,01 Ом	± (2% и.в. + 3 е.м.р.)
20,0...199,9 Ом	0,1 Ом
200...999 Ом	1 Ом	± (4% и.в. + 3 е.м.р.)
Напряжение на разомкнутых измерительных проводниках		8…16 В
Выходной ток при R<2 Ом		мин. 200 мA
Компенсация сопротивления измерительных проводников		Есть
Измерение двунаправленным током		Есть
Измерение активного сопротивления малым током
0,0...199,9 Ом	0,1 Ом	± (2% и. в. + 3 е. м. р.)
200...999 Ом	1 Ом	± (4% и. в. + 4 е. м. р.)
Напряжение на разомкнутых измерительных проводниках		8…16 В
Выходной ток		> 10 мA
Звуковая индикация при сопротивлении		< 10 Ом ±10%
Компенсация сопротивления измерительных проводников		Есть
Измерение температуры
-40,0...99,9°C	0,1°C	не нормируется
-40,0...211,8°F	0,1°F	не нормируется
Для измерения используется дополнительный (внешний) датчик.
Дополнительные технические характеристики
Класс изоляции		двойная, согласно PN-EN 61010-1 и IEC 61557
Категория безопасности		IV 600 В (III 1000 В) согласно PN-EN 61010-1
Степень защиты корпуса согласно PN-EN 60529		IP54
Питание измерителя		пакет аккумуляторов SONEL L-1 NiMH 9,6 В
Габаритные размеры		260x190x60 мм
Масса измерителя		около 1,3 кг
Температура хранения		–20...+70° C
Рабочая температура		-10...+40° C
Память результатов измерений		990 ячеек, 11880 результатов
Интерфейс		USB или радиоканал OR-1

Комплект поставки измерителя MIC-2510:

Аккумуляторная батарея NiMH SONEL-10 9,6V - 1 шт.

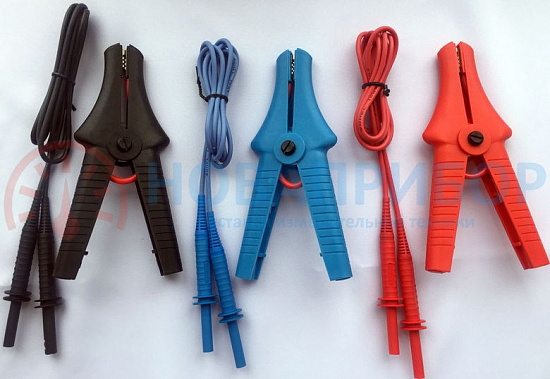

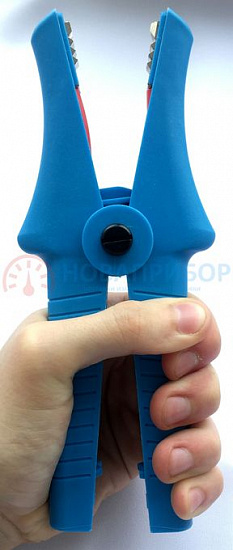

Зажим «Крокодил» изолированный голубой К09 11 кВ - 1 шт.
Зажим «Крокодил» изолированный черный К09 11 кВ - 1 шт.
Зарядное устройство для аккумуляторов Z7, модель SYS1319-3012 - 1 шт.
Зонд острый с разъемом «банан» красный 5 кВ - 1 шт.
Зонд острый с разъемом «банан» черный 5кВ - 1 шт.
Кабель последовательного интерфейса USB - 1 шт.
Кабель сетевой - 1 шт.
Провод измерительный 1,8 м с разъемами «банан» 5 кВ голубой - 1 шт.
Провод измерительный 1,8 м с разъемами «банан» 5 кВ красный - 1 шт.
Провод измерительный 1,8 м экранированный с разъемами «банан» 5 кВ черный - 1 шт.
Ремень для переноски прибора - 1 шт.

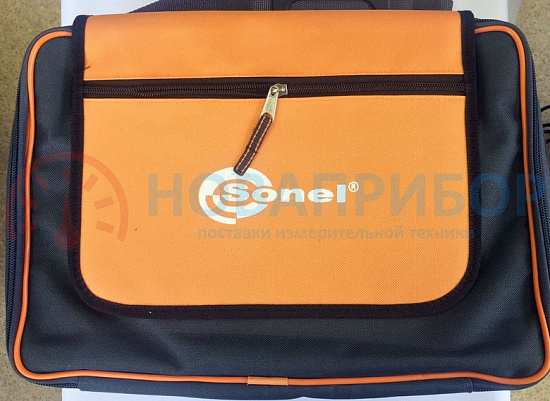

Футляр L4 - 1 шт.

Дополнительная комплектация MIC-2510:

Адаптер AutoISO-2500 - для MIC-2510, MPI-525;
Температурный зонд ST-1 - для MIC-10k1/2510/5050;
Беспроводной интерфейс OR-1 (USB) - для MRP-201, MIC-2510, MPI-525, PQM701/702/703;
Адаптер автомобильный (12В) - для TE-30, TM-2501, MRU-120/200 и MPI-520/525;
Провод измерительный 1,8 м с разъемами «банан» 5 кВ голубой;
Программа автоматического формирования протоколов испытаний электроустановок «СОНЭЛ Протоколы 2.0» - программа ЭВМ;
Адаптер AGT-32С;
Адаптер AGT-16P;<
