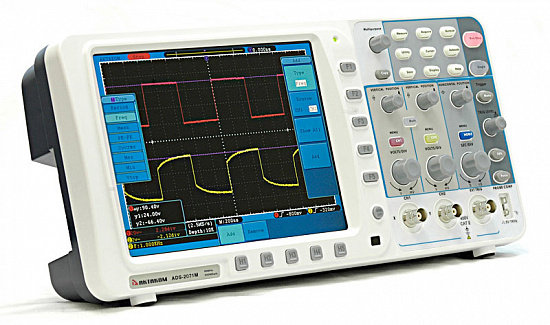

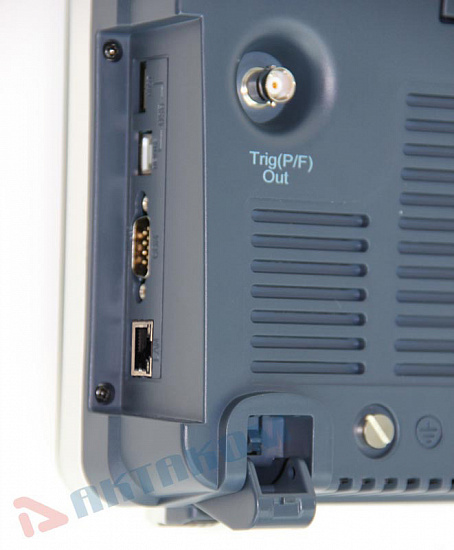

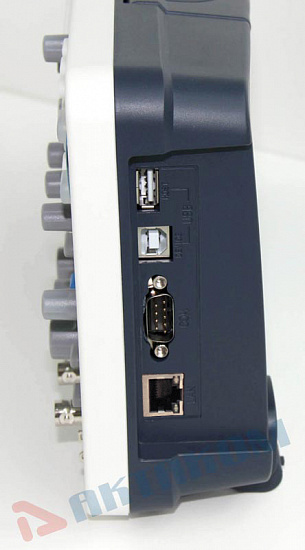

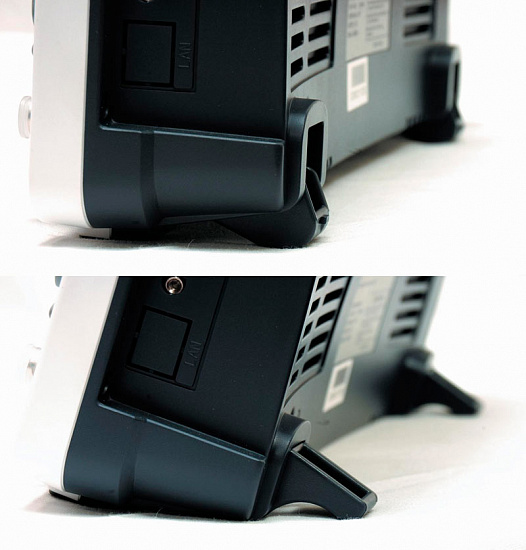

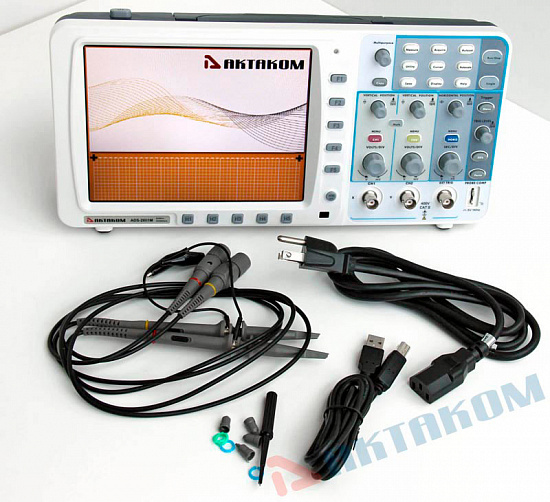

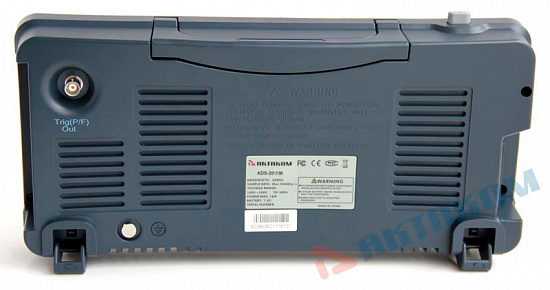

| Полоса пропускания
| 70 MГц
|
| Количество каналов
| 2 + внешний запуск
|
| Регистрация
| Режим
| Обычный, пиковый детектор, усреднение
|
| Макс. дискретизация (реальное время)
| 500 Mвыб/сек (250 Mвыб/сек - 2 канала)
|
| Вход
| Связь по входу
| открытый, закрытый, земля
|
| Входной импеданс
| 1 MΩ±2% в параллель 10 пФ±5 пФ
|

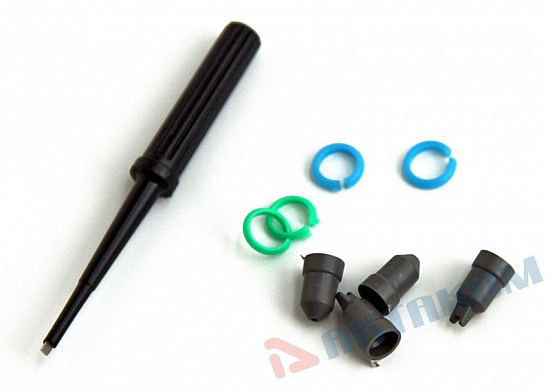

| Учет ослабления пробников
| 1X, 10X, 100X, 1000X
|
| Максимальное входное напряжение
| 400 Вп-п (DC + AC пик-пик)
|
| Ограничение полосы пропускания
| полный диапазон
|
| Изолированность каналов
| 50 Гц: 100 : 1
|
| 10 МГц: 40 : 1
|
| Задержка между каналами (типичное)
| 150 пс
|
| Параметры горизонтальной системы
| Диапазон частоты выборки
| 0.5 Выб/сек ~ 500 Mвыб/сек (один канал)
|
| 0.5 Выб/сек ~ 250 Mвыб/сек (два канала)
|
| Интерполяция
| (sin x)/x
|
| Глубина записи
| 10 M точек на каждый канал
|
| Коэффициент развертки
| 5 нс/дел ~ 100 с/дел, с шагом 1~2~5
|
| Погрешность времени выборки и времени задержки
| ±100 ppm
|
| Погрешность измерения интервалов (DC~100 МГц)
| однократный сигнал: ±(время выборки + 100ppm × измеренное значение + 0.6нс)
|
| усреднение >16: ±(время выборки + 100ppm × измеренное значение + 0.4нс)
|
| Параметры вертикальной системы
| АЦП
| 8 бит
|
| Вертикальное отклонение
| 2 мВ/дел ~ 10 В/дел
|
| Диапазон смещения
| ±10 делений
|
| Полоса пропускания для аналогового периодического сигнала
| 70 МГц
|
| Полоса пропускания для однократного сигнала
| Полный диапазон
|
| Низкочастотный предел
| ≥5 Гц ( на входе, закрытый вход, -3dB)
|
| Время нарастания (60 МГц)
| ≤5.0 нс (типичное)
|
| Погрешность коэф.усиления
| ±3%
|
| Погрешность коэф.усиления (усреднения)
| Усреднение по 16 регистрациям: ±(3% + 0.05 дел)
|
| Измерения
| Курсорные
| ΔV и ΔT между курсорами
|
| Автоматические
| Vpp, Vmax, Vmin, Vtop, Vbase, Vamp, Vavg, Vrms, Overshoot, Preshoot, Freq, Period, Rise Time, Fall Time, DelayA→B, DelayA→B¯, +Width, -Width, +Duty, -Duty
|
| Математические операции
| +, -, *, / ,FFT
|
| Сохранение во внутреннюю память
| 15 осциллограмм
|
| Фигуры Лиссажу
| Диапазон
| Полный
|
| Сдвиг фаз
| ±3 градуса
|
| Частота ( типичное)
| 1 кГц прямоугольного сигнала
|
