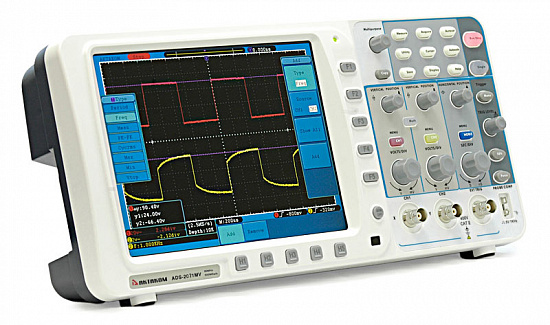

Name: Осциллограф цифровой ADS-2071MV
Brand: Актаком
SKU: ADS-2071MV
Availability: InStock

О товаре

ADS-2071MV Осциллограф цифровой – это мощный инструмент с двумя каналами и полосой пропускания 70 МГц. Он обладает высокой частотой дискретизации 1 Гвыб/с (500 Mвыб/с на канал) и максимальной памятью 10 М на каждый канал. Осциллограф оснащен 20 автоизмерениями, математическими функциями, БПФ и интерполятором. Удобный дисплей TFT размером 20 см, поддерживающий 800 х 600 пикселей, обеспечивает четкое отображение данных. Бесплатное программное обеспечение AKTAKOM DSO-Reader Light в комплекте обеспечивает расширенную обработку сигналов, сохранение в различные форматы и настройку цветовых схем. Осциллограф также имеет USB-порты для удобной передачи данных и подключения к другим устройствам. Все эти функции делают ADS-2071MV идеальным выбором для профессиональных исследований и измерений.

Технические характеристики

Вид исполнения	Настольный
Количество аналоговых каналов	2
Полоса пропускания, МГц	70
Максимальная длина записи	10 M
Частота дискретизации, Гвыб/сек	1
Тип отображения	Цифровой
Генератор сигналов	Нет
Гарантия (мес.)	14
Страна производитель	Китай
Габаритные размеры, мм	340х155х70
Вес нетто, кг	1.82

Описание цифрового осциллографа ADS-2071MV:

Осциллограф цифровой ADS-2071MV - это представитель серии цифровых осциллографов Актаком ADS-2ххxM и ADS-2хххMV с глубиной записи 10 миллионов точек на каждый канал!!!

Бесплатное (в комплекте поставки) программное обеспечение: AKTAKOM DSO-Reader Light с расширенной обработкой сигнала, включая фильтрацию; программное прореживание; БПФ (10 типов окон); 3 типа персистенции; сохранение в форматы AUL, *bmp, *wmf, *emf; масштабирование; настройку цветовых схем; курсорные и автоизмерения.

2 канала. Полоса пропускания - 70 МГц. Частота дискретизации - 1 Гвыб/с (500 Mвыб/с на канал). Макс. память - 10 М на каждый канал. Входной импеданс: 1 МОм. Курсорные измерения. 20 автоизмерения. Матем. функции. БПФ . Интерполятор: линейный, Sin(x)/x. Усреднение. Пиковый детектор. Хранение: 15 осциллограмм. Покадровый регистратор (1000 кадров). Интерфейс: USB-host, USB-device, VGA. Дисплей: 20 см, цветной, TFT, 800 х 600. Бесплатное (в комплекте поставки) программное обеспечение AKTAKOM DSO-Reader Lightс расширенной обработкой сигнала, включая фильтрацию; программное прореживание; БПФ (10 типов окон); 3 типа персистенции; сохранение в форматы AUL, *bmp, *wmf, *emf; масштабирование; настройку цветовых схем; курсорные и автоизмерения. Вес: 1,82 кг. Размеры: 340 x 155 x 70 мм.

Особенности осциллографа цифрового ADS-2071MV:

2 канала;
Полоса пропускания - 70 МГц;
Частота дискретизации - 500 Мвыб/с (250 Mвыб/с на канал);
Макс. память - 10 М на каждый канал;
Входной импеданс: 1 МОм;
Курсорные измерения;
20 автоизмерения;
Матем. функции;
БПФ;
Интерполятор: линейный, Sin(x)/x;
Усреднение;
Пиковый детектор;
Хранение: 15 осциллограмм;
Покадровый регистратор (1000 кадров);
Интерфейс: USB-host, USB-device, LAN, VGA;
Дисплей: 20 см, цветной, TFT, 800 х 600;
Вес: 1,82 кг;
Размеры: 340 x 155 x 70 мм.

Технические харакетристики осциллографа цифрового ADS-2071MV:

Параметр			Значение
Полоса пропускания			70 MГц
Количество каналов			2 + внешний запуск
Регистрация	Режим		Обычный, пиковый детектор, усреднение
Регистрация	Макс. дискретизация (реальное время)		500 Mвыб/сек (250 Mвыб/сек - 2 канала)
Вход	Связь по входу		открытый, закрытый, земля
	Входной импеданс		1 MΩ±2% в параллель 10 пФ±5 пФ
	Учет ослабления пробников		1X, 10X, 100X, 1000X
	Максимальное входное напряжение		400 Вп-п (DC + AC пик-пик)
	Ограничение полосы пропускания		полный диапазон
	Изолированность каналов		50 Гц: 100 : 1
	Изолированность каналов		10 МГц: 40 : 1
	Задержка между каналами (типичное)		150 пс
Параметры горизонтальной системы	Диапазон частоты выборки		0.5 Выб/сек ~ 500 Mвыб/сек (один канал)
	Диапазон частоты выборки		0.5 Выб/сек ~ 250 Mвыб/сек (два канала)
	Интерполяция		(sin x)/x
	Глубина записи		10 M точек на каждый канал
	Коэффициент развертки		5 нс/дел ~ 100 с/дел, с шагом 1~2~5
	Погрешность времени выборки и времени задержки		±100 ppm
	Погрешность измерения интервалов (DC~100 МГц)		однократный сигнал: ±(время выборки + 100ppm × измеренное значение + 0.6нс)
	Погрешность измерения интервалов (DC~100 МГц)		усреднение >16: ±(время выборки + 100ppm × измеренное значение + 0.4нс)
Параметры вертикальной системы	АЦП		8 бит
	Вертикальное отклонение		2 мВ/дел ~ 10 В/дел
	Диапазон смещения		±10 делений
	Полоса пропускания для аналогового периодического сигнала		70 МГц
	Полоса пропускания для однократного сигнала		Полный диапазон
	Низкочастотный предел		≥5 Гц ( на входе, закрытый вход, -3dB)
	Время нарастания (60 МГц)		≤5.0 нс (типичное)
	Погрешность коэф.усиления		±3%
	Погрешность коэф.усиления (усреднения)		Усреднение по 16 регистрациям: ±(3% + 0.05 дел)
Измерения	Курсорные		ΔV и ΔT между курсорами
	Автоматические		Vpp, Vmax, Vmin, Vtop, Vbase, Vamp, Vavg, Vrms, Overshoot, Preshoot, Freq, Period, Rise Time, Fall Time, DelayA→B, DelayA→B¯, +Width, -Width, +Duty, -Duty
	Математические операции		+, -, *, / ,FFT
	Сохранение во внутреннюю память		15 осциллограмм
	Фигуры Лиссажу	Диапазон	Полный
	Фигуры Лиссажу	Сдвиг фаз	±3 градуса
	Частота ( типичное)		1 кГц прямоугольного сигнала

Система запуска осциллографа цифрового ADS-2071MV:

Параметр		Значение
Диапазон уровня запуска	Внутренний	±6 делений от центра экрана
	EXT	±600 мВ
	EXT/5	±3 В
Погрешность уровня запуска (типичная)	Внутренний	±0.3 деления
	EXT	±(40 мВ + 6% от утановл. значения)
	EXT/5	±(200mV +6% от утановл. значения)
Блокировка уровня запуска	100 нс ~ 10 с
Автоматческая установка уровня 50% (типичное)	Входной сигнал ≥50 Гц
Запуск по фронту	наклон		нарастающий, спадающий
Запуск по фронту	чувствительность		0.3 деления
Запуск по длительности импульса	условие запруска		положительная полярность импульса: >, <, =
	условие запруска		отрицательная полярность импульса: >, <, =
	диапазон установок		24 нс ~ 10 с
Запуск по видеосигналу	система		NTSC, PAL и SECAM
Запуск по видеосигналу	диапазон строк		1-525 (NTSC) и 1-625 (PAL/SECAM)
Запуск по скорости нарастания	условие запуска		положительная полярность импульса: >, <, =
	условие запуска		отрицательная полярность импульса: >, <, =
	диапазон установок		24 нс ~ 10 с
Поочередный запуск	Режим запуск для канала CH1		Edge, Pulse, Video, Slope
Поочередный запуск	Режим запуск для канала CH2		Edge, Pulse, Video, Slope

Основные технические харакетристики осциллографа цифрового ADS-2071MV:

Параметр	Значение
Дисплей
Тип дисплея	диагональ 8” , ЖК, TFT матрица
Разрешение дисплея	800 (по горизонтали) × 600 (по вертикали) точек
Количество цветов	65536 цветов
Выход для компенсации пробника
Выходное напряжение (типичное)	амплитуда 5 В на нагрузке больше 1MΩ.
Частота (типичное)	Меандр 1 кГц
Интерфейс
Для связи с ПК	USB2.0, LAN
Сохранение	USB

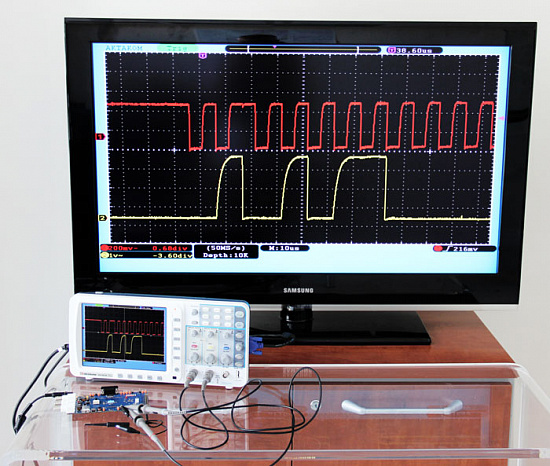

Выход	VGA
Модуль Годен/Негоден	Встроенный
Питание
Напряжение	100 ~ 240 Вэфф. AC, 50/60 Гц, CAT II
Потребляемая мощность	<18 Вт
предохранитель	1 A, T тип, 250 В
Батарея питания (опция)	4000 мАч / 3.7 В
Массо-габаритные параметры
Габаритные размеры	340 мм × 155 мм × 70 мм (ДВГ)
Вес	Около 1.82 кг
Габаритные размеры в упаковочной таре	220х110х430 мм
Вес в упаковочной таре	2,6 кг

Комплект поставки ADS-2071MV:

№	Наименование	Количество
1.	Осциллограф ADS-2071MV	1
2.	Осциллографические щупы	2
3.	Кабель питания	1
4.	Кабель USB	1
5.	Носитель с программным обеспечением и руководством пользователя	1
6.	Краткое руководство пользователя	1

Дополнительная комплектация ADS-2071MV:

SDS батарея, для осциллографа
Актаком DSO-Soft, программное обеспечение
