О товаре

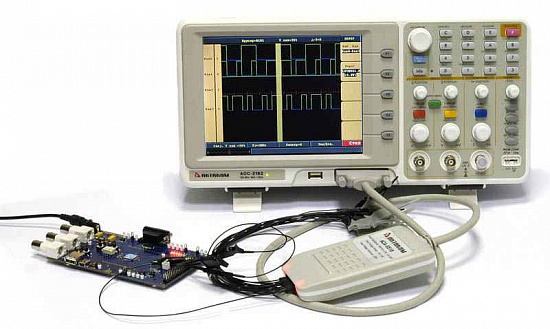

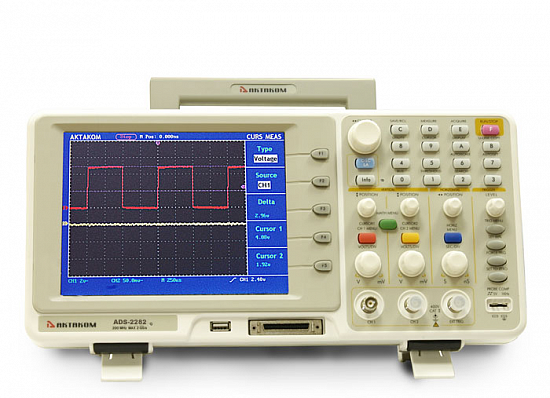

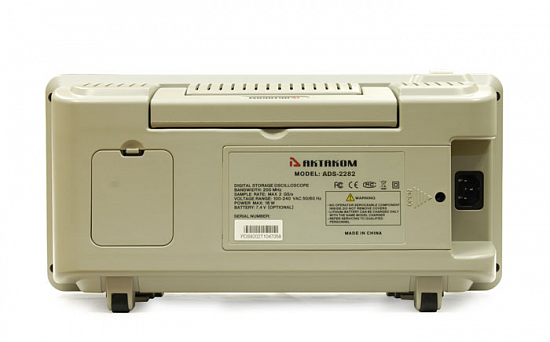

Прибор обеспечивает работу в двух различных режимах Режим цифрового запоминающего двух канального осциллографа и режим 16 канального логического анализатора. Переключение между режимами осуществляется кнопкой LA на лицевой панели. Для работы (анализа сигналов) в режиме осциллографа используется подключение к разъемам BNS справа на лицевой панели прибора. Для работы в режиме логического анализатора используется специальный дополнительный многоканальный пробник АСА-6516 (приобретается отдельно).
Технические характеристики
| Номер в госреестре СИ |
49918-12 |
| Вид исполнения |
Настольный |
| Количество аналоговых каналов |
2 |
| Полоса пропускания, МГц |
100 |
| Максимальная длина записи |
2.5 M |
| Частота дискретизации, Гвыб/сек |
1 |
| Тип отображения |
Цифровой |
| Генератор сигналов |
Нет |
| Гарантия (мес.) |
14 |
| Страна производитель |
Китай |
| Габаритные размеры, мм |
370х180х120 |
| Вес нетто, кг |
2.2 |
Описание цифрового осциллографа ADS-2074T:
Серия цифровых осциллографов АКТАКОМ ADS-2хх4T - это первые четырехканальные цифровые осциллографы Актаком с сенсорным дисплеем.
Приборы имеют широкие функциональные возможности и обладают отличными техническими параметрами, среди которых можно выделить: скорость захвата осциллограмм до 50000 осц/сек, максимальную глубину записи до 7,6 млн. точек, возможность установки 50-Омного входного импеданса. Такие параметры в сочетании с компактностью и доступной ценой позволяют использовать данные модели в самых различных областях, а благодаря наличию выхода VGA, к приборам можно подключить внешний монитор или телевизор, что особенно удобно для применения в учебном процессе или при проведении презентаций
4 канала. Полоса пропускания - 70 МГц. Touchscreen дисплей. Частота дискретизации - 1 Гвыб/с. Макс. память - 7,6 М. Скорость захвата 50000 осц/сек. Входной импеданс: 1 МОм /50 Ом. Курсорные измерения. 20 автоизмерения. Матем. функции. БПФ . Интерполятор: линейный, Sin(x)/x. Усреднение. Пиковый детектор. Интерфейс: USB-host, USB-device, VGA, LAN. Дисплей: 20 см, цветной, TFT, 800 х 600. Вес: 1,5 кг. Размеры: 380 x 180 x 115 мм.
Особенности осциллографа:
- 20 автоматических измерений: частота, период, среднее значение напряжения, размах, среднеквадратическое значение напряжения за один период, максимальное и минимальное значение напряжения, напряжение вершины и основания прямоугольного импульса, амплитуды напряжения, выброса на вершине и основания прямоугольного импульса, длительность нарастающего и спадающего фронта, длительность положительного и отрицательного импульса, скважность положительного и отрицательного импульса, задержка нарастающего и спадающего фронта;
- курсорные измерения;
- интерполяция sin(x)/x;
- большой 20 см цветной ЖКИ дисплей;
- сохранение во внутреннюю память: 4 осциллограммы;
- USB интерфейс для связи с ПК;
- возможность сохранения на USB флэш-устройство;
- автономная работа от аккумулятора (опция);
- 2 канала + внешний запуск;
- Встроенный 6-ти разрядный частотомер;
- Режим послесвечения;
- Режим X-Y (фигуры Лиссажу);
Технические характеристики:
| Параметр
| Значение
|
| Количество каналов
| 2
|
| Полоса пропускания
| 100 МГц
|
| Максимальная частота дискретизации
| 1 Гвыб/сек (500 Мвыб/сек на каждый канал)
|
| Максимальная глубина памяти
| 2,5 М точек
|
| Связь по входам
| AC, DC, закорачивание на землю
|
| Входной импеданс
| 1 МОм ± 2%, 15 пФ ± 5 пФ
|
| Ограничение полосы пропускания
| 20 МГц
|
| Задержка между каналами
| 150 пс
|
| Время нарастания
| не более 3,5 нс
|
| Коэффициент развертки
| 2 нс/дел...100 с/дел с шагом 1-2-5
|
| Максимальное входное напряжение
| 400 Вп-п
|
| Вертикальная чувствительность
| 2 мВ/дел...10 В/дел
|
| Вертикальное разрешение
| 8 бит
|
| Погрешность
| ± 3%
|
| Сдвиг
| ±1 В (5 мВ...50 мВ)
|
| ±10 В (100 мВ...1 мВ)
|
| ±100 В (2 В...10 В)
|
| Математические операции между каналами
| суммирование
|
| вычитание
|
| умножение
|
| деление
|
| инверсия
|
| Анализ спектров на основе быстрого преобразования Фурье (БПФ)
| Rectangle (прямоугольник)
|
| Blackman (окно Блэкмэна)
|
| Hanning (окно Хеннинга)
|
| Hamming (окно Хэмминга)
|
| Режимы регистрации
| нормальный (выборка)
|
| пиковый детектор
|
| усреднение (4...128)
|
| Режимы синхронизации
| по фронту
|
| по видеоимпульсу (кадровые и строчные синхроимпульсы, по четным и нечетным полям, по конкретной строке)
|
| по длительности импульса (6 условий)
|
| по времени нарастания (6 условий)
|
| альтернативный (поочередный) запуск
|
| Интерфейс
| USB-host, USB-device, RS-232 (опция)
|
| Дисплей
| 8 дюймов, цветной ЖКИ TFT, разрешение 640x480 точек. 65536 цветов
|
| Питание
| 100-240 В, 50 Гц
|
| Потребляемая мощность
| не более 18 Вт
|
| Габаритные размеры
| 370x180x120 мм
|
| Масса
| 2,2 кг
|
Технические характеристики логического анализатора:

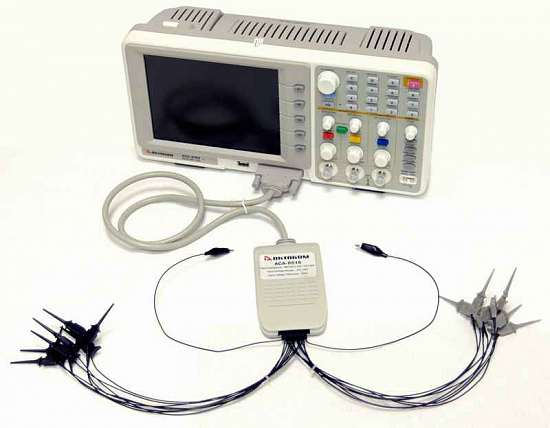

Для работы в режиме логического анализатора используется специальный дополнительный многоканальный пробник АСА-6516 (приобретается отдельно).
| Параметр
| Значение
|
| Количество каналов
| 16
|
| Полоса пропускания
| 33МГц
|
| Частота сэмплирования
| 20 выб/сек -100 Мвыб/сек
|
| Память
| 16К (Low memory), 256K (General memory), 4М (Deep memory)
|
| Установка порогового напряжения
| CMOS/(2.5В), LVCMOS3.3/(1.7В), VCMOS2.5/(1.3В), LVCMOS1.8/(0.9В), пользовательские настройки (0~4.09В с шагом 0.01В)
|
| Диапазон входных сигналов
| 0..5В
|
| Система данных
| бинарная, десятичная, шестнадцатиричная
|
| Режимы запуска
| по фронту, по шине, по шаблону, последовательный, распределенный, по длительности сигнала
|
| Цифровая фильтрация
|
| Курсорные и автоизмерения
|
| Возможность сохранения на USB носитель
|
Общие технические характеристики:
| Параметр
| Значение
|
| Интерфейс
| USB-host, USB-device, RS-232 (опция)
|
| Дисплей
| 8 дюймов, цветной ЖКИ TFT, разрешение 640x480 точек. 65536 цветов
|
| Питание
| 100-240 В, 50 Гц
|
| Потребляемая мощность
| не более 18 Вт
|
| Габаритные размеры
| 370x180x120 мм
|
| Масса
| 2,2 кг
|
| Габаритные размеры в упаковочной таре / вес
| 280х180х405 / 3,2 кг
|

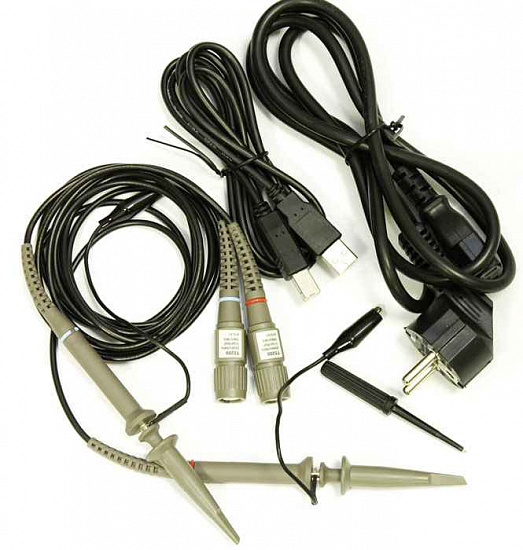

Комплект поставки ADS-2182:
| №
| Наименование
| Количество
|
| 1.
| Осциллограф ADS-2182
| 1
|
| 2.
| Осциллографические щупы
| 2
|
| 3.
| Кабель питания
| 1
|
| 4.
| Кабель USB
| 1
|
| 5.
| Носитель с программным обеспечением и руководством пользователя
| 1
|
| 6.
| Краткое руководство пользователя
| 1
|
Дополнительная комплектация ADS-2182:
- SDS батарея, для осциллографа
