ADS-2102 Осциллограф цифровой запоминающий

0 отзывов

Артикул: ADS-2102

Код товара: 311679

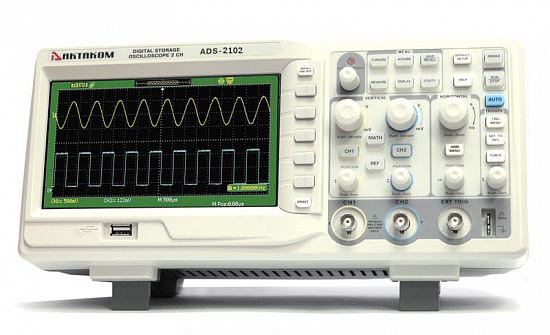

Осциллограф цифровой запоминающий ADS-2102_1
Осциллограф цифровой запоминающий ADS-2102_2
Осциллограф цифровой запоминающий ADS-2102_3
Посмотрите со всех сторон в 3D
Госреестр
Осциллограф цифровой запоминающий ADS-2102_1
Осциллограф цифровой запоминающий ADS-2102_2
Осциллограф цифровой запоминающий ADS-2102_3
Актаком
Актаком
Официальный дилер
Официальный дилер

Компания Олдис является представителем производителя, а это значит что товар:

  • Сертифицирован;
  • Оригинальный;
  • Соответствует стандартам.
Характеристики
  • Номер в госреестре СИ — 55302-13
  • Вид исполнения — Настольный
  • Количество аналоговых каналов — 2
  • Полоса пропускания, МГц — 100
Все характеристики Подробное описание
Снят с производства
Аксессуары и расходники
Проверьте срок действия поверки
Затрудняетесь в выборе?

Закажите звонок от нашего специалиста

Дмитрий Иванов
Дмитрий Иванов Эксперт по измерительному оборудованию с опытом более 10 лет

О товаре

Осциллограф цифровой запоминающие ADS-2102 предназначены для исследования формы электрических сигналов путем визуального наблюдения на жидкокристаллическом дисплее и измерения их амплитудных и временных параметров. Принцип действия осциллографа основан на аналого-цифровом преобразовании входного сигнала с задаваемой частотой дискретизации, регистрации цифровых данных в запоминающем устройстве для последующей цифровой обработки и отображения на жидкокристаллическом дисплее. Осциллограф выполнен в виде моноблока со съемным сетевым шнуром питания. На лицевой панели расположены органы управления горизонтальной и вертикальной развертками, синхронизацией развертки и режимами обработки и отображения, входные разъёмы вертикальных каналов и внешней синхронизации, выход встроенного калибратора, разъем интерфейса связи USB-host. На верхней стороне осциллографа находятся выключатель осциллографа и откидная ручка для переноски.

Технические характеристики

Номер в госреестре СИ 55302-13
Вид исполнения Настольный
Количество аналоговых каналов 2
Полоса пропускания, МГц 100
Максимальная длина записи 40 K
Частота дискретизации, Гвыб/сек 1
Тип отображения Цифровой
Генератор сигналов Нет
Гарантия (мес.) 14
Страна производитель Китай
Габаритные размеры, мм 260х290х460
Вес нетто, кг 4.7

Описание запоминающего цифрового осциллографа ADS-2102:

Осциллограф цифровой запоминающие ADS-2102 предназначены для исследования формы электрических сигналов путем визуального наблюдения на жидкокристаллическом дисплее и измерения их амплитудных и временных параметров. Принцип действия осциллографа основан на аналого-цифровом преобразовании входного сигнала с задаваемой частотой дискретизации, регистрации цифровых данных в запоминающем устройстве для последующей цифровой обработки и отображения на жидкокристаллическом дисплее. Осциллограф выполнен в виде моноблока со съемным сетевым шнуром питания. На лицевой панели расположены органы управления горизонтальной и вертикальной развертками, синхронизацией развертки и режимами обработки и отображения, входные разъёмы вертикальных каналов и внешней синхронизации, выход встроенного калибратора, разъем интерфейса связи USB-host. На верхней стороне осциллографа находятся выключатель осциллографа и откидная ручка для переноски. На задней стороне находятся разъемы Pass/Fail Out и интерфейсов связи RS-232 и USB-device, на левой стороне расположен разъем для подключения сетевого шнура питания, на нижней панели расположены опорные ножки и откидные упоры.

Особенности осциллографа:

  • автоматические измерения: 32 типа.
  • 14 по напряжению: Vpp, Vmax, Vmin, Vamp, Vtop, Vbase, Vavg, Mean, Crms, Vrms, ROVShoot, FOVShoot, RPREShoot, FPREShoot;
  • 18 во временной и частотной областях: Rise time, Fall time, Freq, Period, +Wid, -Wid, +Dut, -Dut, Bwid, Phase, FRR, FRF, FFR, FFF, LRR, LRF, LFR, LFF;
  • курсорные измерения: ручные. слежение. авто
  • хранение: 20 осциллограмм, 20 установок, 2 опорных маски
  • ограничение полосы: 20 МГц
  • функция усреднения (4..256)
  • пиковый детектор
  • автоматический покадровый регистратор: 2500 кадров
  • цифровые фильтры: НЧ, ВЧ, полосовой, режективный
  • интерполяция: Sin(x)/x, линейная
  • математические операции: сложение, вычитание, умножение, деление
  • инверсия сигнала
  • быстрое преобразование Фурье (Rectangle, Blackman, Hanning, Hamming). БПФ 1024 точки.
  • режим растяжки
  • режим X-Y
  • самописец: 100 мс/дел...50 с/дел
  • встроенный 6-разрядный частотомер
  • режим послесвечения
  • тестирование в пределах ("годен-негоден"). Модуль Pass/Fail встроенный!!!
  • форматы сохранения: осциллограмма (DAV), данные (CSV), изображение (BMP), настройки (SET)
  • сохранение на USB-устройство
  • РУССКОЯЗЫЧНОЕ МЕНЮ

Технические характеристики:

Параметр Значение
Количество каналов 2+внешний запуск
Полоса пропускания 100 МГц
Максимальная частота дискретизации в режиме реального времени 1 Гвыб/сек (500 Мвыб/сек на канал)
Частота дискретизации в эквивалентном режиме 50 Гвыб/сек
Максимальный объем памяти 40 К (20 К на канал)
Вертикальное разрешение 8 бит
Коэффициент вертикального отклонения 2 мВ/дел...10 В/дел, погрешность: ±3% (≥ 5 мВ/дел)
Время нарастания 3,5 нс
Входной импеданс 1 MОм ±2% || 13 пФ ±3 пФ
Максимальное входное напряжение 400 В пик-пик
Коэффициент развертки 2,5 нс/дел…50 с/дел с шагом 1-2-5
Источник запуска канал 1, канал 2, AC, внешний, внешний/5
Тип входов AC, DC, ФВЧ, ФНЧ
Тип запуска фронт, импульс, скорость нарастания, видео с выбором строки (PAL, SECAM, NTSC), поочередный
Дисплей 7 дюймов, разрешение 480x234 точек, цветной TFT 64 К
Интерфейс USB-host, USB-device, PASS/FAIL, LAN
Питание 100 В - 240 В / 45 Гц...440 Гц
Потребляемая мощность 50 Вт
Габаритные размеры 336х118х152 ммВ упаковочной таре - 260х290х460
Масса 4,5 кгВ упаковочной таре – 4,7 кг

Комплект поставки:

№ Наименование Количество
1. Осциллограф цифровой запоминающий ADS-2102 1
2. Кабель питания 1
3. Осциллографический щуп 2
4. Кабель USB 1
5. Краткое руководство пользователя 1
Преимущества
  • Автоматические измерения: 32 типа
  • 14 по напряжению: vpp, vmax, vmin, vamp, vtop, vbase, vavg, mean, crms, vrms, rovshoot, fovshoot, rpreshoot, fpreshoot
  • 18 во временной и частотной областях: rise time, fall time, freq, period, +wid, -wid, +dut, -dut, bwid, phase, frr, frf, ffr, fff, lrr, lrf, lfr, lff
  • Курсорные измерения: ручные. Слежение. Авто
  • Хранение: 20 осциллограмм, 20 установок, 2 опорных маски
  • Ограничение полосы: 20 мгц
  • Функция усреднения (4..256)
  • Пиковый детектор
  • Автоматический покадровый регистратор: 2500 кадров
  • Цифровые фильтры: нч, вч, полосовой, режективный
  • Интерполяция: sin(x)/x, линейная
  • Математические операции: сложение, вычитание, умножение, деление
  • Инверсия сигнала
  • Быстрое преобразование фурье (rectangle, blackman, hanning, hamming). Бпф 1024 точки
  • Режим растяжки
  • Режим x-y
  • Самописец: 100 мс/дел...50 с/дел
  • Встроенный 6-разрядный частотомер
  • Режим послесвечения
Комплектация
  • Осциллограф цифровой ADS-2102
  • Осциллографические щупы (2 шт.)
  • Кабель питания
  • Кабель USB
  • Краткое руководство пользователя
